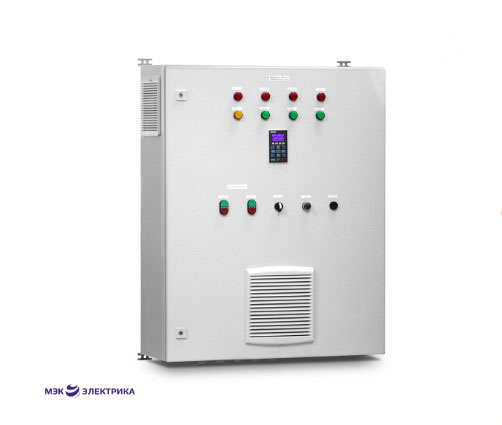

Шкаф КИПиА (контрольно-измерительных приборов и автоматики)
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC30246
(Код: 131875)
Не указана цена
В наличии
- +
шт

Предназначение

Шкаф автоматического регулирования горячего водоснабжения (в дальнейшем КИПиА или шкаф КИПиА) предназначен для поддержания температуры воды в контуре отопления в соответствии с отопительным графиком посредством управления запорно-регулирующей и циркуляционной арматурой.

Предназначение и функции шкафа КИПиА

  • автоматическое регулирование температуры воды, подаваемой в контур отопления или возвращаемой в сеть в соответствии с отопительным графиком;
  • контроль температуры воды, возвращаемой в сеть, в соответствии с отопительным графиком и защиту ее от перегрева;
  • контроль текущего расхода теплоносителя и защиту от превышения максимального допустимого значения;
  • включение/выключение корректировки температуры воды либо остановка регулятора в заданное время суток и в выходной день;
  • контроль и управление системой циркуляции воды;
  • индикацию контролируемых и служебных параметров на индикаторе КИП может объединяться в локальную сеть по интерфейсу RS-485 с другими шкафами управления, а так же, имеет возможность дистанционно управляться при помощи персонального компьютера, посредством данного интерфейса.

Устройство и принцип работы шкафа КИПиА

Шкаф КИПиА изготовлен на базе интеллектуальных контроллеров семейства «Тритон». Посредством данных контроллеров и датчиков КИПиА происходит обработка и сравнение температур: в системе подачи горячей воды-Тпод., в системе возврата воды-Тобр., а также температуру наружного воздуха Тнв. Все аналоговые и дискретные входные сигналы обрабатываются контроллером. Далее управление всеми исполнительными механизмами происходит по закону ПИД-регулирования. Управление циркуляционной системой происходит так же посредством логического контроллера семейства «Тритон». Контроллер, посредством исполнительных механизмов, постоянно поддерживает заданное давление в контуре водоснабжения, а также контролирует работу циркуляционных насосов периодически чередуя их, с заданным интервалом времени, увеличивая тем самым срок их службы. При выходе из строя рабочего насоса, контроллер автоматически переключает систему на резервный, тем самым обеспечивая безаварийный режим циркуляции и подачи водоснабжения.

Если Вы не нашли в нашем ассортименте необходимого шкафа КИПиА, свяжитесь с нами, у нас собственное производство, мы его вам изготовим и смонтируем, в максимально короткие сроки, просто оставьте заявку на сайте или позвоните нам по телефону +7 (499) 322-78-77 – наши менеджеры с Вам обязательно свяжутся.
