Описание
Кабели предназначены для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ, номинальной частотой 50 Гц.
Силовые кабели АВБбШв 4х10 используются для прокладки и эксплуатации в земле, траншеях, помещениях, на открытом воздухе, а так в электроинсталяционных изделиях (лотках, трубах, туннелях и тому подобное). Кабель можно применять при незначительных растягивающих усилиях, а так же при механическом воздействии.
Кабели АВБбШв 4х10 применяются для прокладки:
- в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
- в земле, траншеях с низкой, средей или высокой коррозийной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
- для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозийной активностью;
- для прокладки на специальных кабельных эстакадах по мостам и в блоках;
- для прокладки в пожароопасных помещениях;
- для прокладки во взрывоопасных зонах класса В- I6, В-Ir, В-IIa, B-IIa;
кабель АВБбШв 4х10 с медными жилами применяется для прокладки групповых осветительных сетей во взрывоопасных зонах класса B-Ia.
Расшифровка маркировки АВБбШв 4х10:
А - алюминиевые токопроводящие жилы.
В - изоляция из поливинилхлорида.
Бб - броня из двух стальных оцинкованных лент.
Шв - защитный шланг из ПВХ пластиката.
4 - количество алюминиевых токопроводящих жил.
10 - сечение алюминиевых жил в квадратных миллиметрах.

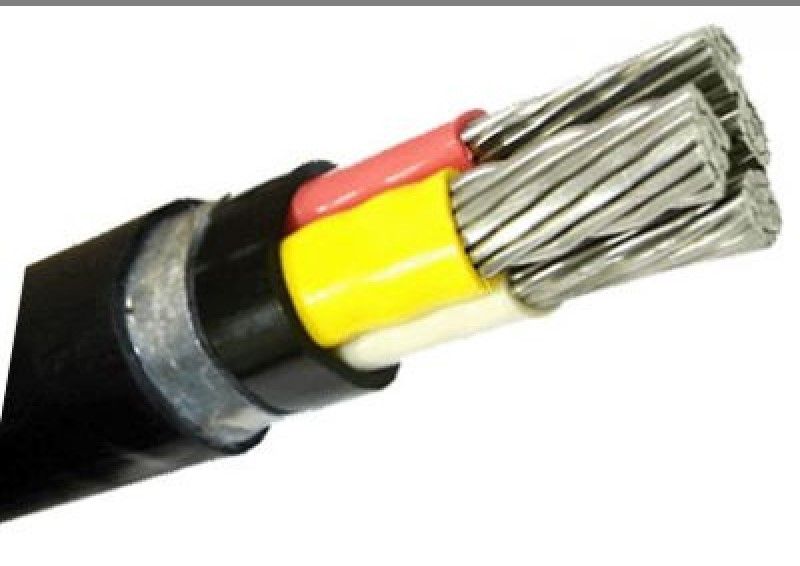

Конструкция кабеля АВБбШв 4х10:
1) Жила - алюминиевая однопроволочная или многопроволочная.
2) Изоляция - из ПВХ пластиката.
3) Оболочка - из поливинилхлорида.
4) Броня - из двух стальных оцинкованных лент.
5) Защитный шланг - из ПВХ пластиката.
Характеристики
|
Количество жил |
4 |
Сечение, мм2 |
10 |
Рабочее напряжение,
кВ |
до 0,66
|
Минимальный радиус
изгиба при прокладке,
наружных диаметров кабеля, не менее |
19.4 |
Температура эксплуатации
кабеля, °С |
-50 / +50 |
Предельная длительно
допустимая рабочая температура жил, °С |
70 |
Прокладка и монтаж
кабелей без предварительного
подогрева производится при температуре ºС, не ниже |
15 |
Максимальная температура
нагрева жил при коротком замыкании, °С (4 с.) |
160 |
