Дом на Котельнической набережной
Дом на Котельнической набережной

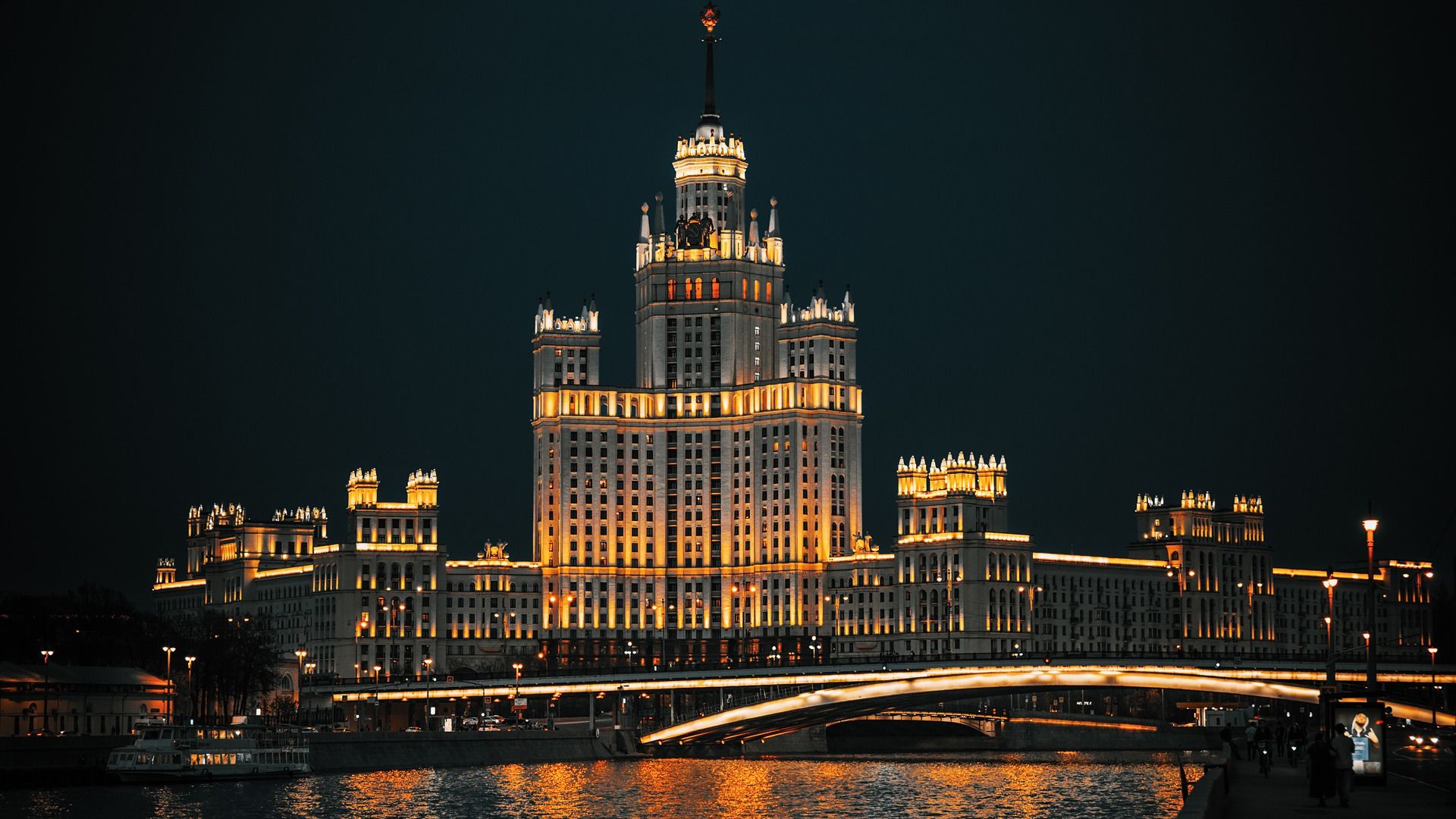

Архитектурно-художественная подсветка «Жилого дома на Котельнической набережной».
Культурно значимые

Архитектурно-художественная подсветка «Жилого дома на Котельнической набережной».

Жилой дом на Котельнической набережной расположен в самом центре Москвы возле впадения Яузы в Москву-реку.

В декабре 2014 года на художественном совете Москомархитектуры был одобрен проект подсветки семи московских высоток. Автором концепции стал известный немецкий архитектор и светодизайнер Карстен Винкельс ранее работавший над уличным светом олимпийского Пекина и центром немецкого Дрездена.

Согласно Концепции, освещению подлежат фасады, завершения и основные декоративные архитектурные элементы всех корпусов. У каждой высотки предполагаются свои конструктивные и декоративные элементы, выполненные в том или ином цвете. Для АХП Жилого дома на Котельнической набережной, согласно концепции, ООО «МЭК Электрикой» был разработан зеленый цвет, а именно «цвет молодой свежескошенной травы».

Осветительные приборы располагаются на стенах, площадках и архитектурных элементах в основном на местах установки приборов предыдущей осветительной установки. Так как новая Концепция предусматривает более проработанное в деталях световое решение, то появляются и дополнительные места установки осветительных приборов - под завершающей звездой, вокруг участков фасадов, украшенных орнаментами, и другие. Полные данные по расстановке осветительных приборов даны на соответствующих чертежах настоящего проекта. Важной деталью применяемых световых приборов является светоограничивающие элементы (козырьки, кашетирующие шторки и др.), которые используются для снижения светового потока в нежелательных направлениях. Например, в направлении окон жилых помещений или взгляда наблюдателя.

Кроме того, Концепция уделяет особое внимание безопасности и световому комфорту пешеходных участков вблизи здания. Для Жилого дома на Котельнической набережной - это внешний периметр здания и главные входы в высотную часть и кинотеатр «Иллюзион» со стороны Яузской улицы. В рамках этой задачи ремонтируются существующие исторические светильники на четырех фигурных опорах у главных входов (с заменой ламп на современные лампы с цветностью, соответствующей Концепции). Развитая 4-х этажная цокольная часть в темной гранитной облицовке расстановкой приборов центрального ствола здания поддерживает решения по вышерасположенным фасадам. Цокольные части остальных фасадов освещаются фрагментарно на всем протяжении внешних фасадов (простенки между витринами магазинов). Также освещаются арочные входы в дворовое пространство.

В части цветности освещающего света концепция определила следующее. Для основных объемов цвет света может варьироваться от холодно белого до тепло белого света. Эту задачу выполняют светодиодные, управляемые по DMX-протоколу, осветительные приборы, которые не только дают возможность подбора цветности света, наиболее подходящей для материала фасадов каждого здания, но и диммируют световой поток, то есть управляют количеством потока. Для архитектурных элементов, требующих более теплых или цветных оттенков света, применяются аналогичные приборы, действующие в пределах от белого до янтарного (amber), а также RGBW приборы.

В соответствии с Концепцией проектные решения предусматривают несколько вечерних режимов работы осветительной установки: повседневный, праздничный режимы и режим выходного дня. Кроме того, подсветка меняется в зависимости от времени суток: в ночном режиме высвечивается янтарным цветом «amber» только шпиль высотки, а утром, когда Москва просыпается, зеленым – «цветом молодой свежескошенной травы».

За два года работы на объекте:
  • Установлено осветительных приборов - 2188 шт.
    • мощность установленная - 140 кВт
    • электропитание установки архитектурного освещения предусмотрено от распределительных устройств трансформаторных подстанций ТП.
    • по надежности электроснабжения осветительная установка относится к ||| категории.
    • напряжение сети -220/380 В,
    • напряжение на осветительных приборах -220 В.
  • Для учета электроэнергии и управления осветительной установкой предусмотрены распределительные щиты ЩНО1Л, ЩНО1П, ЩНО1, ЩНО7, ЩНО11, устанавливаемые взамен существующих ЩО. Для защиты групповых линий предусмотрены щиты освещения ЩНО2Л, ЩНО3Л, ЩНО2П, ЩНО3П, ЩНО2, ЩНО3, ЩНО8, ЩНО9, ЩНО10, ЩНО12. В каждом щите установлены автоматические выключатели, устройства защитного отключения. Распределительная сеть к групповым щитам выполнена кабелем ВВГнг-LS 4х35, 4х20, проложенным в стальной трубе, по металлическим лоткам, металлорукаве.
  • Групповые сети выполняются кабелем расчетного сечения 5х4; 5х6; в стальных трубах, стальном коробе и металлорукаве;
  • Для подключения осветительных приборов к групповым сетям предусмотрен провод ПВС3х2,5.
  • Расчет осветительной сети проведен по потере напряжения. Потери напряжения от трансформаторной подстанции до наиболее удаленного осветительного прибора не превышают 5%.
  • Смонтировано 2380 кронштейнов по фасаду здания для крепления приборов освещения и для прокладки кабельных трасс.
  • Смонтировано по фасадам здания 18000 м металлических коробов.
  • Монтаж кабельных магистралей и групп 40000 м
  • Монтаж ЩНО. -16 шт
  • Работы велись преимущественно с использованием альпинистов максимальное количество которых превышало 80 чел
