ГРЩ - главный распределительный щит

ГРЩПредназначение

      Панели ГРЩ применяются для комплектации вводных устройств промышленных предприятий, жилых и административных зданий, трансформаторных подстанций.       Панели главных распределительных щитов (ГРЩ) предназначены для комплектации распределительных устройств электрической энергии трехфазного переменного тока напряжением 380/220 В с глухозаземленной нейтралью, служащих для приема и распределения электроэнергии, защиты групповых линий от перегрузок и токов короткого замыкания, а также для нечастых оперативных включений и отключений электрических сетей. По назначению панели ГРЩ изготавливаются следующих видов:

  • секционные (ШС) ГРЩ;
  • линейные (ШЛ) ГРЩ;
  • вводные (ШВ) ГРЩ.

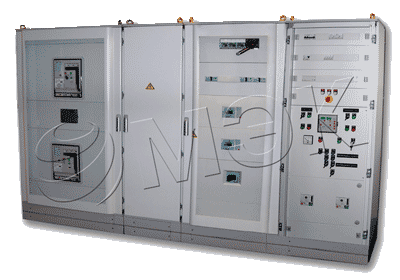

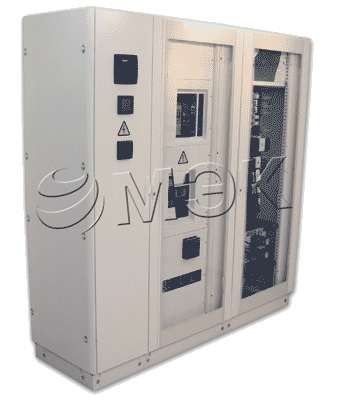

Конструкция щитов ГРЩ

Главные распределительные щиты серии ГРЩ комплектуются из отдельных панелей как одностороннего, так и двухстороннего обслуживания. Каждая панель представляет собой сварную металлоконструкцию из гнутых стальных профилей, внутри которой размещена аппаратура главных и вспомогательных цепей. В качестве комплектующих щитов ГРЩ используется аппаратура ведущих российских и европейских производителей. В щитах ГРЩ по согласованию с заказчиком предусматриваются кабельные или шинные вводы. Ввод может быть как сверху, так и снизу. Вывод может осуществляться как через секции, в которых установлены аппараты, так и через специальные секции. Каждая секция может комплектоваться защитными панелями и дверями

Технические характеристики ГРЩ

Номинальное напряжение, В 380
Номинальное напряжение цепей управления, В 220
Частота, Гц 50
Номинальный ток сборных шин, А 600; 1000; 1500;2000;
Ток электродинамической стойкости сборных шин, кА 30; 50
Номинальные токи панелей, А:
  • вводных
  • линейных
  • секционных

  • от 250 до 4000
  • 100; 200; 250; 400; 600;400;
  • 600; 1000; 1500;
Степень защиты по ГОСТ 14254-80:
  • с лицевой стороны
  • с остальных сторон

  • IP20
  • IP00
Климатические условия нормированные для исполнения категории размещения 4 по ГОСТ 15150-69 УХЛ

ГРЩУсловия экплуатации ГРЩ

Климатическое исполнение УХЛ. категория размещения 4 по ГОСТ 15150-69, высота над уровнем моря 2000 м. Температура окружающей среды от +5°С до +40°С при относительной влажности не более 60% при температуре +20°С. Окружающая среда не взрывоопасная и не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью. Место установки ГРЩ - защищенное от попадания воды и других жидкостей, непосредственного воздействия радиации, резких толчков (ударов) и сильной тряски. Рабочее положение ГРЩ в пространстве - вертикальное.

Структура условного обозначения ГРЩ

ГРЩ -X -YYY -ZZ УХЛ4
ГРЩ Главный распределительный щит
X Количество вводов
YYY Номинальный ток панелей:
     025 - 250 А;     160 - 1600 А;
     040 - 400 А;     200 - 2000 А;
     063 - 630 А;     250 - 2500 А;
     080 - 800 А;     320 - 320 А;
     100 - 1000 А;     400 - 4000 А;
     120 - 1200 А;
ZZ Степень защиты по ГОСТ 14254-80
УХЛ4 Вид климатического исполнения по ГОСТ 15150-69 и ГОСТ 15543.1-89

      Пример записи устройства при его заказе "Панель ГРЩ - 2 - 160 31 УХЛ 4"

Комплектность поставки ГРЩ

1. Щит ГРЩ, шт. 1
2. Ключи к каждому замку
3. Паспорт, шт. 1
4. Руководство по эксплуатации, шт. 1

По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.

Особенности применения ГРЩ.

Главный распределительный щит ГРЩ представляет собой напольный шкаф. Дверь является оперативной панелью, на которой размещены индикаторы и органы управления. По своему назначению ГРЩ служит для приёма, распределения и контроля электроэнергии. Для контроля параметров напряжения и силы тока в ГРЩ устанавливаются приборы контроля силы тока и напряжения. В ГРЩ также применяется система учёта электроэнергии. Оператор ГРЩ в любой момент может прекратить подачу электроэнергии, если заметит негативные изменения в показаниях приборов. Главный распределительный щит ГРЩ оснащен автоматическими выключателями, которые образуют систему аварийного отключения при возникновении перегрузок или короткого замыкания.

Технические параметры ГРЩ.

Главный распределительный щит ГРЩ представляет собой сборку из одной или нескольких металлических панелей, с расположенной в них электротехнической аппаратурой. ГРЩ имеет довольно большие габаритные размеры, поэтому на нем можно разместить достаточно индикаторов и органов управления. Выводы отходящих электролиний возможно осуществлять как сверху, так и снизу сборки, кроме передней панели. Ошиновку ГРЩ и шинный мост ГРЩ возможно изготавливать, исходя из условий эксплуатации, как из алюминиевой, так и из медной шины. Оба ввода ГРЩ могут иметь номинальный ток до 7200 ампер. Вся металлоконструкция ГРЩ, включая двери, в обязательном порядке заземляются. Как правило, ГРЩ имеет степень защиты не ниже IP31.

Эксплуатация ГРЩ.

Размещение главных распределительных щитов ГРЩ допускается только в трансформаторных подстанций, либо специально предназначенных помещениях, имеющих контур заземления. Оптимальная температура для работы ГРЩ составляет от +4 до +40 градусов. Для предотвращения поражения электрическим током, двери ГРЩ всегда должны находиться в закрытом состоянии, а ключи от замков должны находиться только у специально обученного электротехнического персонала, обслуживающего ГРЩ. ГРЩустанавливается на специально оборудованную площадку, имеющую приямок, для свободного подвода питающих и отходящих кабелей ГРЩ. Ставить шкафа задними стенками друг к другу запрещается.

Производство ГРЩ и его транспортировка.

Изготовление самого шкафа с соблюдением норм Госстандарта РФ требует выполнения слесарных работ. Подбор и установка аппаратного наполнения ГРЩ производятся на предприятии, в соответствии со спецификацией заказчика. Расчет производительности ГРЩ, сроков замены узлов и элементов, а так же периодичности сервисного обслуживания производится инженерно-техническим персоналом. Подбор комплектующих для ГРЩ осуществляется на основании расчетов. Транспортировка готового изделия возможна как автомобильным, так и железнодорожным транспортом. Установка ГРЩ у заказчика производится своими силами, либо выездной бригадой изготовителя.
