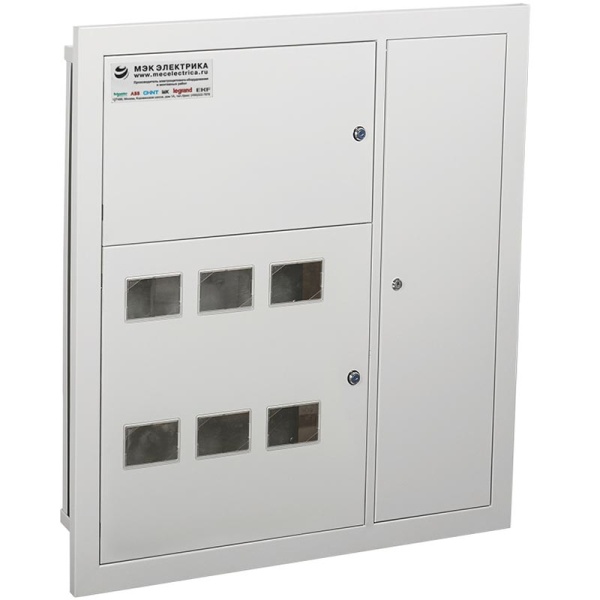

Щит Этажный ЩЭ металлокорпус

Щиты этажные ЩЭ предназначены для питания двух, трех или четырех квартир, а также для установки устройств телефонных, телевизионных и радиотрансляционных сетей, применяются в осветительных и силовых установках жилых, общественных, административных, производственных зданий и сооружений, а также других подобных зданий. Щиты этажные ЩЭ предназначены для приема и распределения электрической энергии в трехфазных четырехпроводных и пятипроводных сетях напряжением 380/220В и частотой 50Гц с заземленной нейтралью, нечастых включений и отключений линий групповых цепей, а также для их защиты при перегрузках и коротких замыканиях.

Конструкция щита этажного ЩЭ

ЩЭ представляет собой сварную металлоконструкцию, разделенную перегородкой на три отсека: отсек учета, распределительный и слаботочный. В отделении учета устанавливаются однофазные или трехфазные счетчики. В распределительной панели ЩЭ предусматривается установка автоматических выключателей и устройств защитного отключения (УЗО). Доступ к отсекам ЩЭ обеспечен со стороны фасада через двери. Дверь отсека учета имеет окна для снятия показаний счетчиков, закрытые прозрачным материалом.

Типы изготавливаемых ЩЭ

Габаритные размеры щитов этажных ЩЭ

Габаритные размеры, мм
H	H1	L	L1	B	d*
980	900	960	880	155	130
1220	1140	1000	920	155	130
1200		750	550	155
1200		750	550	155

Принципиальная электрическая схема ЩЭ

Структура условного обозначения устройств

Пример записи устройства при его заказе: “Щит ЩРЭ -1-1-4 УХЛ4” :Щит распределительный этажный утопленного исполнения по монтажу, однофазный на четыре квартиры.

Комплектность поставки этажных щитов

Внутренние электротехнические устройства начинаются с ЩЭ.

Прием, распределение и учет электроэнергии на отдельно взятом этаже осуществляется специальным электротехническим оборудованием, которое зовется профессионалами ЩЭ, или, если простым языком – щиток этажный. Это устройство представляет собой стандартное электротехническое оборудование, которое условно можно поделить на две составляющие: стальной корпус и внутреннее аппаратное наполнение. Внутри ЩЭ делится на три отсека, которые заполнены специализированными устройствами:

• Блок защитного отключения, который срабатывает при скачках напряжения в сети или же при коротком замыкании.
• Блок учета, в котором расположены счетчики электроэнергии.
• Блок низковольтного оборудования, в котором находятся телевизионные и телефонные концентраторы.

Обслуживание ЩЭ и меры борьбы с вандалами.

Понятно, что корпус ЩЭ предназначен не для украшения интерьера, а для противодействия злоумышленникам. Для этого он закрывается на замок, ключи от которого имеет обслуживающий персонал. В многоквартирных домах щитки этажные расположены около квартир, в дверце щитка всегда имеются окошки, для визуального контроля показаний электросчетчиков. Сервисное обслуживание ЩЭ производится коммунальной службой или частной организацией, на балансе которой находится дом.

Внутреннее устройство ЩЭ и его рабочие режимы.

Этажные щитки собираются в зависимости от количества обслуживаемых квартир. Чаще всего это 2 или 3 линии. Вне зависимости от количества пользователей ЩЭ имеет автоматические выключатели, УЗО, N-шины и разнообразные аппараты защиты групповых или одиночных линий. Понятно, что длительное протекание токов по сети может привести к перегреванию, повреждению изоляции, короткому замыкании и возгоранию ЩЭ, что предотвращается посредством надежных изоляционных материалов и материалов, не перегревающихся при электротоке.

Безопасность ЩЭ и монтажные ограничения.

Надежность ЩЭ зависит от стандартности его типоисполнения и соблюдения электротехнических требований при монтаже. Сечение и материал кабеля, а так же способ соединения токоведущих линий с ЩЭ имеют огромное значение для дальнейшей безопасной эксплуатации устройства. Подбор аппаратов и кабельного материала для комплектования ЩЭ производится специалистов исходя из плановой нагрузки По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.
