Описание

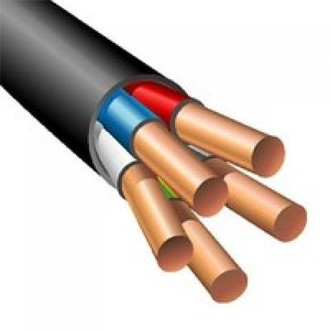

ВВГнг-LS 5х70 - сокращенная маркировка кабеля силового с 5 медными жилами сечением 70 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, с пониженным дымовыделением.
Кабель силовой медный ВВГнг-LS 5х70 предназначен для стационарной установки в электрические сети напряжением до 1000 вольт частотой 50 Герц, с токовой нагрузкой до 231 Ампер, для эксплуатации в сетях с заземленной или изолированной нейтралью, для прокладки без ограничения разности уровней по трассе, в том числе на вертикальных участках.
Кабель ВВГнг-LS 5х70 используют для общепромышленного применения в том числе на атомных станциях.
ВВГнг(А)-LS 5*70 предназначен для эксплуатации в кабельных сооружениях и помещениях, кроме мест массового скопления людей (школы, детские сады, и тд), в данной категории помещений кабели ВВГнг(А)-LS не проходят современные требования по безопасности продуктов пиролиза.
Расшифровка маркировки ВВГнг(А)-LS 5х70:
В - Изоляция из негорючего ПВХ пластиката с пониженный дымовыделением.
В - Оболочка из негорючего ПВХ пластиката с пониженный дымовыделением.
Г - Не имеет брони.
нг - ПВХ пластикат пониженной пожарной опасности.
(А) - Индекс пожарной безопасности, означает что кабель не распространяет горение при прокладке в пучках.
LS - Кабель имеет пониженное дымовыделение при горении (тлении).
5 - Количество токопроводящих жил.
70 - Сечение жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
(ок) или (ож) - Жила выполнена в однопроволочном (монолитном) исполнении.
(ож) или (мж) - Жила выполнена в многопроволочном исполнении.
(0,66) - Кабель рассчитан на напряжение 660 Вольт.
(1) - Кабель рассчитан на напряжение 1000 Вольт.
Конструкция кабеля ВВГнг-LS 5х70:
1. Жила – медная, 1 или 2 класса по ГОСТ 22483-77.
2. Изоляция - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма.
3. Заполнение - из ПВХ композиции пониженной пожарной опасности.
4. Оболочка - из ПВХ композиции пониженной пожарной опасности с пониженным выделением дыма.
Характеристики
|
Количество жил |
5 |
Сечение, мм2 |
70 |
Наружный диаметр, мм |
37,2 |
Температура эксплуатации
кабеля, °С |
-50 / +50 |
Предельная длительно
допустимая рабочая температура жил, °С |
70 |
Растягивающее усилие при прокладке кабеля не должно превышать, Ньютонов |
17500 |
Монтаж кабеля ВВГнг LS
5х70 без предварительного подогрева производится при температуре не
ниже, °С |
15 |
Максимальная допустимая
температура жил при коротком
замыкании не более, °С. |
150 |
Минимально допустимый
радиус изгиба кабеля при монтаже, мм |
334,8 |
Допустимая токовая
нагрузка при прокладке на воздухе (А) |
211 |
Допустимая токовая
нагрузка при прокладке в земле (А) |
231 |
