Описание

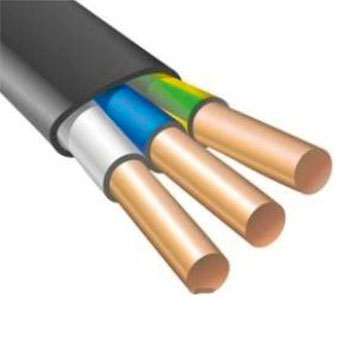

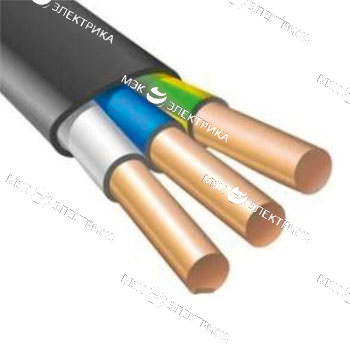

онструкция кабеля ВВГ нг-LS:
1. Токопроводящая жила - медная (ВВГнг-LS)
или алюминиевая (АВВГнг-LS), однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция - из поливинилхлоридной
композиции пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
3. Скрутка - изолированные жилы двух-,
трех-, четырех- пятижильных кабелей скручены; двух-, трех- и пятижильные кабели имеют жилы одинакового сечения, четырехжильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).
4. Внутренняя экструдированная оболочка
- накладывается по скрученным изолированным жилам из ПВХ композиции пониженной пожароопасности, которая заполняет промежутки между жилами. Толщина внутренней оболочки не менее 0,3 мм.
5. Наружная оболочка - из ПВХ композиции
пониженной пожароопасности. Для кабелей с сечением круглых токопроводящих жил до 16 мм2 допускается наложение наружной оболочки с одновременным заполнением промежутков между жилами. В этом случае внутренняя экструдированная оболочка не накладывается.
Кабели могут быть изготовлены в плоском
исполнении (в обозначении добавляется буква "П"): ВВГнг-LS-П, АВВГнг-LS-П.
Для кабелей в тропическом исполнении к
марке кабеля добавляют через дефис букву "Т"- ВВГнг-LS-T
