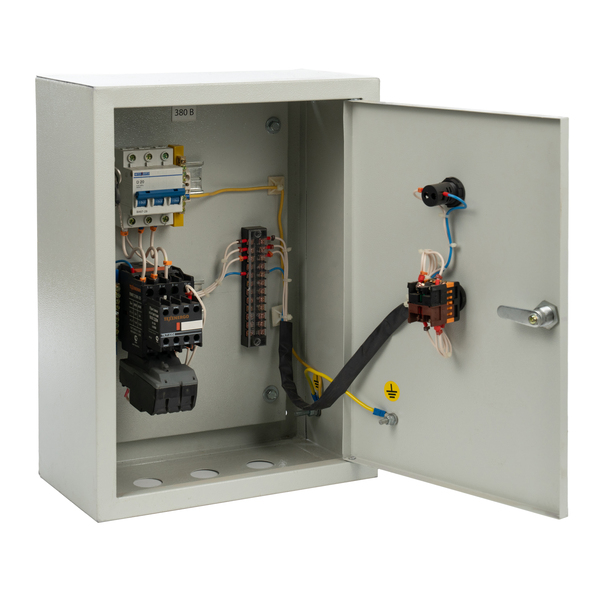

Я5111-3474 IP31 25А снят
0%
МЭК ЭЛЕКТРИКА
Артикул: SH-1284
(Код: 97384)
8 644 руб. /шт
В наличии
- +
шт

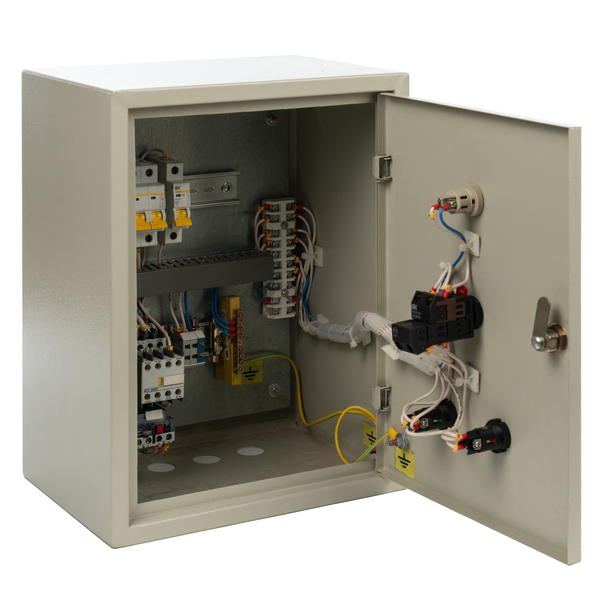

Ящик управления освещением ЯУО -9602-3874 (63А)IP31 (400х315х220)
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC27108
(Код: 97421)
16 857 руб. /шт
В наличии
- +
шт
Ящик управления освещением ЯУО -9602-3874 (63А)IP65 (500х400х170)
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC27304
(Код: 97422)
16 548 руб. /шт
В наличии
- +
шт

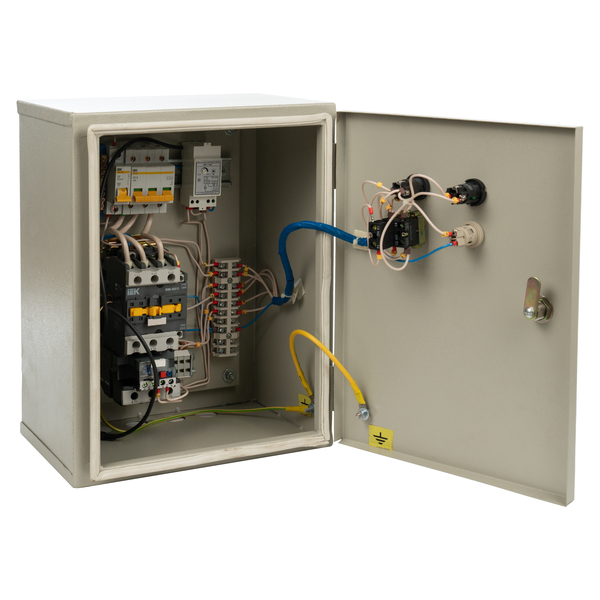

Ящик управления освещением ЯУО 9602-3474 50А IP65
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC27305
(Код: 97423)
11 386 руб. /шт
В наличии
- +
шт

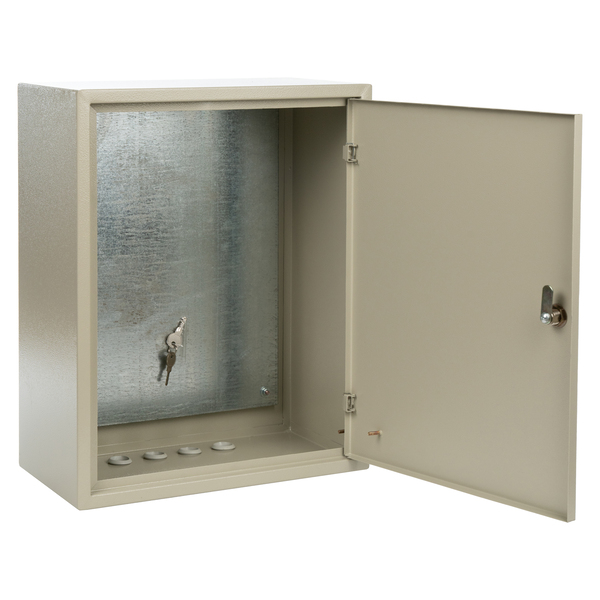

Ящик управления Я 5000 A (395х310х220) IP31 (Металлокорпус)
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC27101
(Код: 97378)
3 420 руб. /шт
В наличии
- +
шт
Ящик управления Я 5000 A (395х310х220) IP65 (Металлокорпус)
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC27301
(Код: 144838)
4 050 руб. /шт
В наличии
- +
шт
Ящик управления Я 5000 B (500х400х220) IP31 (Металлокорпус)
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC27102
(Код: 97379)
4 320 руб. /шт
В наличии
- +
шт
Ящик управления Я 5000 B (500х400х220) IP65 (Металлокорпус)
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC27302
(Код: 144840)
5 130 руб. /шт
В наличии
- +
шт
Ящик управления Я 5000 С (650х500х250) IP31 (Металлокорпус)
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC27103
(Код: 97380)
5 760 руб. /шт
В наличии
- +
шт
Ящик управления Я 5000 С (650х500х250) IP65 (Металлокорпус)
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC27303
(Код: 144841)
6 750 руб. /шт
В наличии
- +
шт

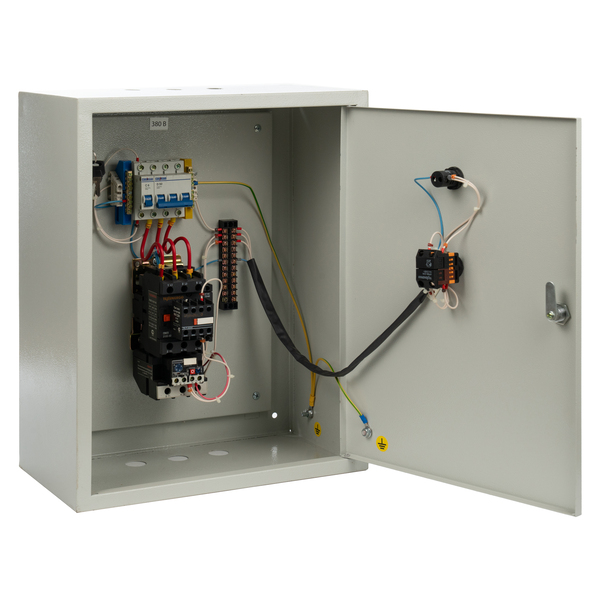

Ящики управления асинхронными двигателями Я5110-3274 IP31 20А (395х310х220)
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC27105
(Код: 97381)
5 618 руб. /шт
В наличии
- +
шт
Ящики управления асинхронными двигателями Я5110-3674 IP31 40А (395х310х220)
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC27106
(Код: 97382)
8 150 руб. /шт
В наличии
- +
шт
Ящики управления асинхронными двигателями Я5111-3274 IP31 16А (395х310х220)
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC27109
(Код: 97383)
5 955 руб. /шт
В наличии
- +
шт
ЯБПВ-4-400А с плавкими встав., в корпусе IP-21*
0%
Артикул: Щ1105
(Код: 145816)
5 119 руб. /шт
В наличии
- +
шт
Я5111-3274 IP31 (395х310х220)
0%
МЭК ЭЛЕКТРИКА
Артикул: SH-3274
(Код: 144644)
Уточнить наличии
Ящик управления Я 5000 B (400х300х220) IP31 (Металлокорпус)
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC27112
(Код: 223100)
Уточнить наличии
Ящик управления Я 5000 B (600х400х220) IP31 (Металлокорпус)
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC27113
(Код: 223101)
Уточнить наличии
Ящик управления Я 5000 без покраски
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC80467
(Код: 146047)
Уточнить наличии
Ящики управления асинхронными двигателями Я5000 500х450х260 IP54
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC27201
(Код: 223102)
Уточнить наличии
Ящики управления асинхронными двигателями Я5115-3074
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC27107
(Код: 97385)
Не указана цена
В наличии
- +
шт

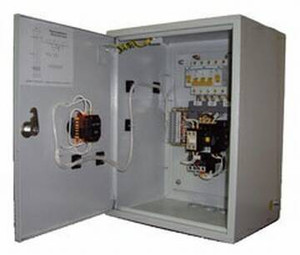

Ящик управления серии Я5000

Ящики управления серии Я 5000 предназначены для управления асинхронными двигателями с короткозамкнутым ротором мощностью до 75 кВт длительного режима работы (пуск электродвигателя и отключение вращающегося электродвигателя), а также для кратковременного и повторно-кратковременного режимов работы.

Конструкция ящика управления

Ящики управления серии Я 5000 представляют собой сваренную металлоконструкцию корпуса с дверью на петлях, фиксируемой замком, обеспечивающим степень защиты IР41. В соответствии с заказом возможно изготовление ящиков в уплотненном исполнении со степенью защиты IP54 (ящик управления РУСМ5000).

Аппаратура устанавливается в ящике управления на специальную панель и на дверь с внутренней стороны. Для ввода внешних проводников предусмотрены универсальные устройства на днище и крыше ящика управления, рассчитанные на ввод проводников в ящик любым способом.

Варианты исполнения ящика управления

Ящики управления различаются по наличию или отсутствию реверса управляемого двигателя, количеству управляемых двигателей и по набору электроаппаратуры в зависимости от мощности управляемых двигателей.

Структура условного обозначения ящика управления

Я 5XYY-ZZ-K-L УХЛ4
Я Ящик управления
5 Управление асинхронным двигателями с короткозамкнутым ротором
X Группа в классе:
     1 - управление нереверсивным двигателем;
     2 - управление реверсивным двигателем;
YY Порядковый номер разработки:
   первая цифра:
     1 - ящик управления с одним автоматическим выключателем на каждый фидер;
     2 - ящик управления с одним автоматическим выключателем на два фидера;
     3 - ящик управления без автоматического выключателя;
     4 - ящик управления с промежуточным реле;
   вторая цифра:
     0-3 - однофидерные;
     4-5 - двухфидерные;
ZZ Исполнение по току
K Исполнение по напряжению главной цепи:
     7 - 380 В;
L Исполнение по напряжению вспомогательной цепи:
     3 - 110 В;
     4 - 220 В;
     7 - 380 В;
УХЛ4 Вид климатического исполнения по ГОСТ 15150-69 и ГОСТ 15543.1-89

Пример записи устройства при его заказе: “Ящик управления Я 5124-3674 УХЛ4” - нереверсивный двухфидерный ящик управления с одним выключателем на два фидера (номинальный ток 40 А; исполнение по напряжению главной цепи - 380 В и по вспомогательной - 220 В).
