Щит осветительный ОЩВ с авт. выкл. 3п 1х100А 1п 12х16А EKF oshv-100-12
0%
EKF
Артикул: oshv-100-12
(Код: 219751)
7 305 руб. /шт
В наличии
- +
шт
Щит осветительный ОЩВ с авт. выкл. 3п 1х63A 1п 12х16A EKF oshv-63-12
0%
EKF
Артикул: oshv-63-12
(Код: 219752)
6 417 руб. /шт
В наличии
- +
шт
Щиты осветительные серии ОЩВ и УОЩВ
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC30250
(Код: 131878)
Не указана цена
В наличии
- +
шт
Щит осветительный ОЩВ - 6 УХЛ4
0%
Артикул: MEC30249
(Код: 223070)
Уточнить наличии
Щиты осветительные серии ОЩВ и УОЩВ

Щиты осветительные серии ОЩВ и УОЩВ предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц и напряжением 380/220В в сетях с глухозаземленной нейтралью, для защиты линий при перегрузках и коротких замыканиях, а также для нечастых (не более 6 в час) оперативных включений и отключений. Щиты ОЩВ и УОЩВ представляют собой металлоконструкцию из гнутых стальных профилей, внутри которого расположена аппаратура электрических цепей. Доступ в щиток обеспечен со стороны фасада через дверцу. Ввод питающих и вывод отходящих линий осуществляется снизу и сверху. Исполнение щитов навесное или утопленное.

Основные технические характеристики ОЩВ и УОЩВ

Тип щита Номинальный ток вводного автомата, А Количество автоматических выключателей отходящих линий Исполнение щитка по способу монтажа Степень защиты по ГОСТ 14254-96
навесное утопленное
ОЩВ - 6 УХЛ4 до 63 6 +   IP31
УОЩВ - 6 УХЛ4 до 63 6   + IP31
ОЩВ - 12 УХЛ4 до 100 12 +   IP31
УОЩВ - 12 УХЛ4 до 100 12   + IP31

Габаритные размеры

Тип щита Габаритные размеры, мм
H H1 L L1 B
ОЩВ - 6 УХЛ4 200   280   90
УОЩВ - 6 УХЛ4 203 200 283 280 90
ОЩВ - 12 УХЛ4 370   310   95
УОЩВ - 12 УХЛ4 373 370 313 310 100

Условия эксплуатации щитов ОЩВ и УОЩВ

Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69, высота над уровнем моря 2000 м. Температура окружающей среды от +10С до +400С при относительной влажности не более 60% при температуре +20°С. Окружающая среда не взрывоопасная и не содержащая агрессивных паров и газов в концентрациях, разрушающих Место установки ОЩВ (УОЩВ) - защищенное от попадания воды и других жидкостей, непосредственного воздействия радиации, резких толчков (ударов) и сильной тряски. Рабочее положение в пространстве - вертикальное.

Структура условного обозначения щитов осветительных

УОЩВ - Х УХЛ4
У Конструктивное исполнение
     У - утопленный;
     отсутствие - навесной;
ОЩ Осветительный щит
В Наличие вводного автоматического выключателя
Х Количество автоматических выключателей отходящих линий
УХЛ4 Вид климатического исполнения по ГОСТ 15150-69 и ГОСТ 15543.1-89

Комплектность поставки ОЩВ и УОЩВ

1. Щит осветительный ОЩВ(УОЩВ), шт. 1
2. Ключи к каждому замку
3. Паспорт, шт. 1
4. Руководство по эксплуатации, шт. 1

По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.

Использование ОЩВ, как залог безопасности

Начнем, пожалуй, с того, что ОЩВ, это только одна из многочисленных групп осветительных щитков, которая в свою очередь делится на несколько моделей. Запомнить их все трудно, да, это и не требуется. Главное знать, что ОЩВ предназначены для распределения электрического тока внутри осветительных цепей. Для других целей это оборудование не применяется, так как оно соответствует стандартам безопасности в узкопрофильном направлении и неправильное использование щитка осветительного неизбежно приведет к серьезным последствиям. В задачи осветительного щитка входит так же защита подсоединенной к нему электросети от перегрузок и коротких замыканий. ОЩВ имеют свои ГОСТы, но все чаще производятся по техническим условиям, что не очень хорошо в плане безопасности.

Опосредованная техническая характеристика ОЩВ

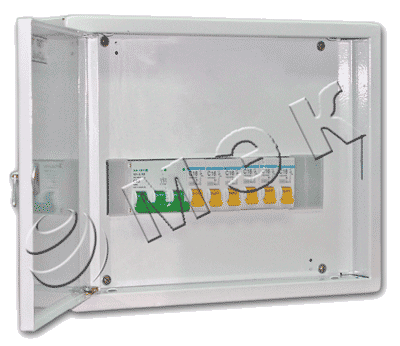

Поскольку разбирать каждую модель ОЩВ очень долго, можно сказать, что главным элементом всей конструкции является автоматический выключатель, у которого главный элемент – расцепитель. В зависимости от чувствительности этой детали будет в значительной мере варьироваться сфера применения самого ОЩВ. Номинальные токи срабатывания заранее указываются в спецификациях заказываемого оборудования, в дальнейшем их можно изменить, но для этого придется нарушить заводскую конфигурацию ОЩВ. Что из себя представляет ОЩВ на первый взгляд? Это сравнительно небольшой стальной ящик, в котором расположены модульные автоматические выключатели, по числу подсоединенных к каждому отдельно взятому ОЩВ групповых линий. Щиток монтируется в стену, либо навешивается на нее. Технология проста, но эффективна, а это главное! На лицевой дверце осветительного щитка обычно расположена оперативная панель, все внутренние аппараты щитка спрятаны под фальшпанель, которая может быть опломбирована. Делается это для защиты от посторонних, а так же для сохранения токоведущих частей вне доступа, так как случайное касание внутренних элементов ОЩВ находящихся под напряжением нередко приводит к тяжелому вреду здоровью. Дополнительные особенности ОЩВ. Весьма многообразно, маркировка типоисполнения ОЩВ, зависит от количества отходящих электролиний, а следовательно количества расположенных внутри автоматических выключателей. Зачастую они задействованы не все. Это нормально, но дополнительно встраивать в ОЩВ автоматические выключатели при исчерпании установленного лимита строго запрещается!

Принципиальные электрические схемы щитов ОЩВ, УОЩВ

ОЩВ - 6 УХЛ4, УОЩВ - 6 УХЛ4

Электрическая схема

Элементы на схеме
Обозначение Наименование
QF1 Авт. выключатель (3х ф ) до 63 А
QF2-QF7 Авт. выключатель (1ф ) до 25 А

ОЩВ - 12 УХЛ4, УОЩВ - 12 УХЛ4.

Элементы на схеме
Обозначение Наименование
QF1 Авт. выключатель (3х ф ) до 100 А
QF2-QF13 Авт. выключатель (1ф ) до 25 А
