Описание
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения. Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.
Кабели применяются для прокладки:
- в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
- для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
- для прокладки в пожароопасных помещениях;
- для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа.

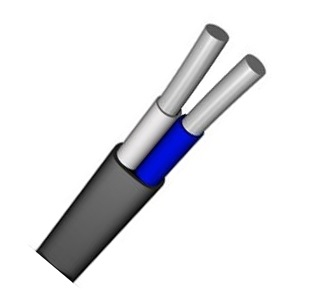

Описание и расшифровка АВВГ 2х2,5:
А - Алюминиевая токопроводящая жила
В - Изоляция жил из поливинилхлоридного пластиката
В - Оболочка из поливинилхлоридного пластиката
Г - Отсутствие защитных покровов
Элементы конструкции АВВГ 2х2,5:
1. Алюминиевая токопроводящая жила: (количество жил: 1, 2, 3, 3+1, 4 и 5 шт)1 или 2 класса:
- одножильная сечением 2,5-625 кв. мм,
- многожильная сечением 2,5-240 кв. мм;
2. Изоляция из ПВХ пластиката, маркировка жил:
- цветовая: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная, или желто-зеленая,
- цифровая для кабелей сечением 70 кв. мм и выше: 0, 1, 2, 3, 4;
3. Обмотка из нетканого полотна для многожильных кабелей сечением жил 16 кв. мм и выше (допускается изготовление без обмотки);
4. Оболочка из ПВХ пластиката.
Характеристики
|
Количество жил |
2 |
Сечение, мм2 |
2,5 |
Радиус изгиба при
прокладке алюминиевого кабеля АВВГ должен быть не менее, мм
|
111,6
|
Наружный диаметр, мм |
12,4 |
Относительная влажность
воздуха (при температуре до +35 °С) |
До 98 % |
Температура эксплуатации
кабеля, °С |
-50 / +50 |
Монтаж кабеля
производится при температуре не ниже, °С |
15 |
Допустимый ток при
прокладке кабеля АВВГ 2х2,5 на воздухе, Ампер |
22 |
