Описание
Кабель АСБл состоит из алюминиевых жил, у него пропитанная в растворе бумажная изоляция, может быть ож и мн. Используется для прокладки во взрывозащищенных сетях, в сейсмически неустойчивых районах и опасных зонах. Прокладывать кабель рекомендуется при температуре выше 0.
Отличительной особенностью кабеля АСБл, на которую указывает литера «С» в обозначении, является наличие в его составе свинца – из этого металла изготовлена защитная оболочка, которой покрыт изолированный пучок жил. Свинец характеризуется низкой химической активностью; это свойство обусловило высокую устойчивость кабеля к воздействию агрессивных веществ, которые могут содержаться в грунте. Это – существенное преимущество, ведь основным способом прокладки АСБл является монтаж в составе подземных линий, а грунт, как известно, может быть весьма агрессивен с химической точки зрения.

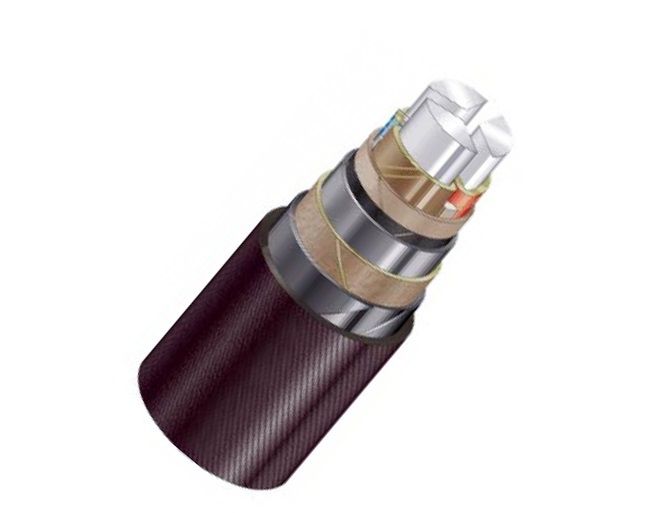

Конструкция.
1. Алюминиевая токопроводящая жила:
• однопроволочная сечением 25-240 кв.мм - "ож",
• многопроволочная сечением 70-800 кв.мм;
2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
Маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
3. Заполнение из бумажных жгутов;
4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
6. Свинцовая оболочка;
7. Подушка из битума, пленки ПВХ и крепированной бумаги;
8. Броня из стальных лент;
9. Наружный покров из волокнистых материалов.
Характеристики
|
Количество жил |
3 |
Сечение кабеля, мм |
240 |
Испытательное переменное
напряжение частотой 50 Гц, 5 мин., кВ |
4 |
Максимальная рабочая
температура жилы при перегрузке, °С |
105 |
Влажность воздуха при
35° C
|
98% |
Монтаж при температуре,
не ниже, °С |
0 |
Номинальное постоянное
напряжение, кВ |
2,5 |
Максимальная рабочая
температура жилы, °С |
80 |
Температура эксплуатации
кабеля, °С |
-50 / +50 |
