Применение кабеля ВВГнг-FRLS 3x4:
Кабели силовые огнестойкие, не распространяющие горение, с низким дымо- и газовыделением, предназначенные для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках при номинальном переменном напряжении 380, 500, 660 и 1000 В частотой 100 Гц или при постоянном напряжении 500, 750, 1000 и 1500 В соответственно.
Кабели изготавливаются для общепромышленного применения и применения на атомных станциях (АС) вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97(ПНАЭ Г-01-011) при поставках на внутренний рынок и на экспорт, в том числе в страны с тропическим климатом. Кабели предназначены для прокладки в кабельных сооружениях и помещениях, в том числе во взрывоопасных зонах класса В-1а, в зданиях детских дошкольных учреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусов интернатного типа.

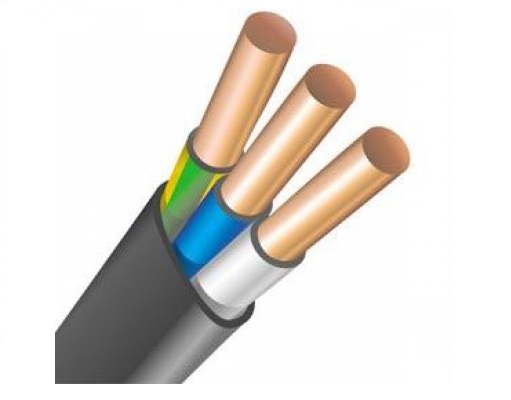

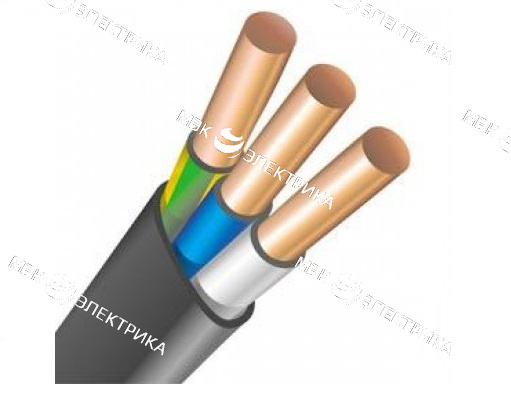

Структура кабеля ВВГнг(А)-FRLS 3x4 мм:
1. Токопроводящая жила – медная однопроволочная, круглой формы.
2. Термический барьер – 2 содержащие слюду ленты из стеклоткани.
3. Изоляция - нераспространяющий горение ПВХ пластикат с низким газо и дымовыделением.
4. Скрутка - изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены.
5. Внутренняя оболочка - нераспространяющий горение ПВХ пластикат с низким газо и дымовыделением.
6. Экран (в кабелях марки ВВГЭнг(А)-FRLS) - обмотка из медной фольги или медной ленты.
7. Наружная оболочка - поливинилхлоридный пластикат пониженной пожарной опасности.
8. Броня - из двух оцинкованных стальных лент
Требования безопасности (в соответствии с ГОСТ 31565-2012):
- По нераспространению горения - ПРГП 1б
- По пределу огнестойкости - ПО 1
- По пределу коррозионной активности - ПКА 2
- По токсичности продуктов горения полимерных материалов - ПТПМ 1
- По дымообразованию при горении и тлении - ПД 2
Расшифровка:
В - пожаробезопасная ПВХ изоляция.
В - пожаробезопасная поливинилхлоридная оболочка.
Г - не имеет брони.
Нг - изготовлен из негорючих материалов.
(А) - не распространяет горение при прокладке в пучках по ГОСТ-Р 53315 2009: П1б.1.2.2.2.
FRLS - кабель огнестойкий с пониженным выделением дыма.
1 - номинальное напряжение 1000 вольт.
(180) - не утрачивает работоспособность 180 минут при открытом огне.
3 - количество медных жил.
4 - сечение жилы в квадратных миллиметрах.
Характеристики
|
Количество жил |
3 |
Сечение, мм2 |
4 |
Номинальное напряжение,
кВ |
до 0,66
|
Наружный диаметр, мм |
17,5 |
Относительная влажность
воздуха (при температуре до +35 °С) |
До 98 % |
Температура эксплуатации
кабеля, °С |
-50 / +50 |
Предельная длительно
допустимая рабочая температура жил, °С |
+70 |
Кабели не распространяют
горение |
При групповой прокладке
по категории А |
Степень огнестойкости
кабелей |
180 минут при
850°С |
Минимально допустимый
радиус изгиба кабеля ВВГ при прокладке |
10 диам.кабеля |
