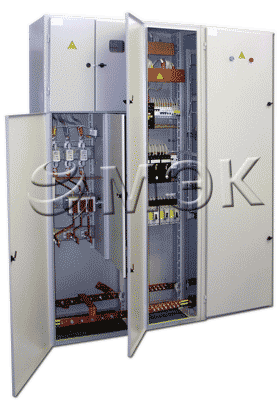

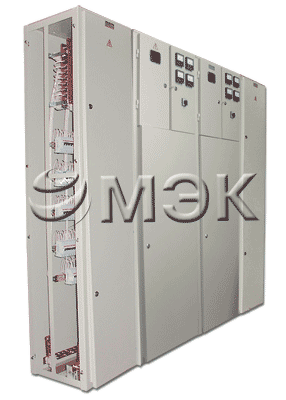

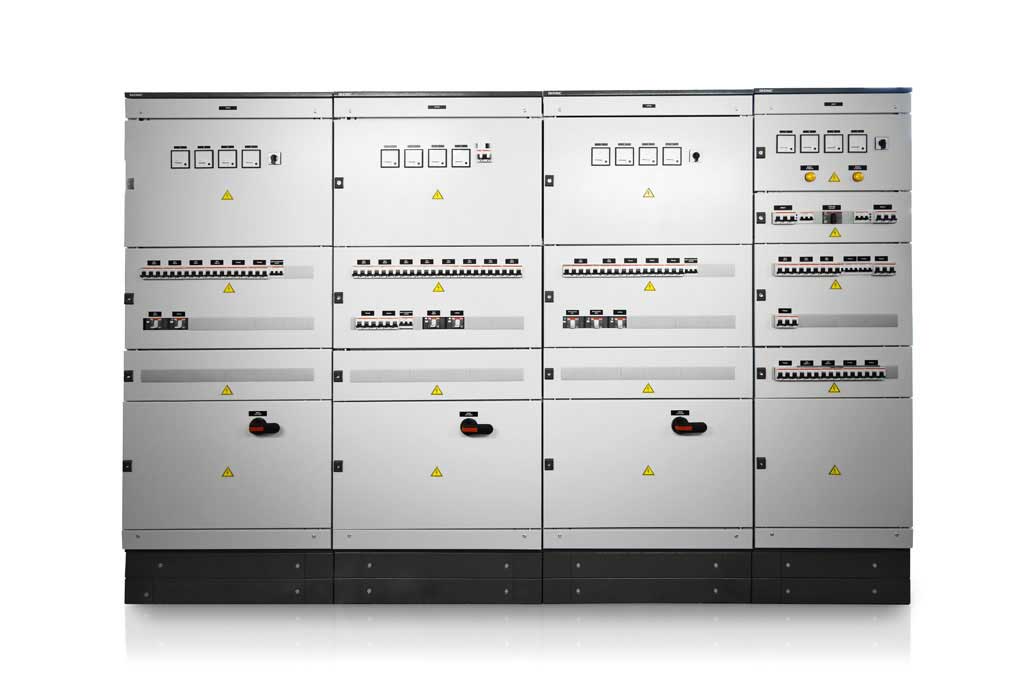

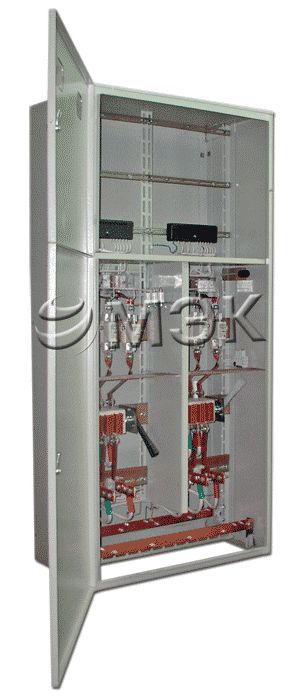

ВРУ - вводно-распределительное устройство серии 85хх

Устройства вводно-распределительные серии ВРУ 8503, ВРУ 8504, ВРУ 8505 для жилых и общественных зданий, предназначены для приема, распределения и учета электрической энергии напряжением 380/220В трехфазного переменного тока частотой 50 Гц в сетях с глухо заземленной нейтралью, для защиты линий при перегрузках и коротких замыканиях, а также для нечастых (до 6 включений в час) оперативных включений и отключений электрических сетей.
По назначению панели ВРУ изготавливаются следующих видов:

• вводные с выключателем врубными (ВР);
• вводные с переключателем врубным (ВП);
• вводные с выключателями автоматическими (ВА);
• распределительные с выключателями автоматическими на от ходящих линиях;
• распределительные с автоматикой управления освещением леснично-лифтового узла и коридоров;
• распределительные с отделением учета;
• панели со станциями автоматического включения резерва (АВР);
• 2х и 3х-кабельные сборки-приставки (КП2 и КПЗ)

Габаритные размеры изготовляемых корпусов ВРУ серии 85хх

Тип панелей ВРУ	Порядковый номер разработки
	2; 4			3
	Габаритные размеры, мм
	H	L	B	H	L	B
Распределительные 1-го габарита	2000	450	450	1800 2000	450 450	450 450
Вводные, распределительные 2-го габарита	2000	630	450	1800 2000	630 630	450 450
Распределительные 3-го габарита	2000	800	450	2000	800	450
АВР на 400А	2200	800	800	2200	800	800
Кабельные сборки приставки КП	2000	450	450	1800	450	450
