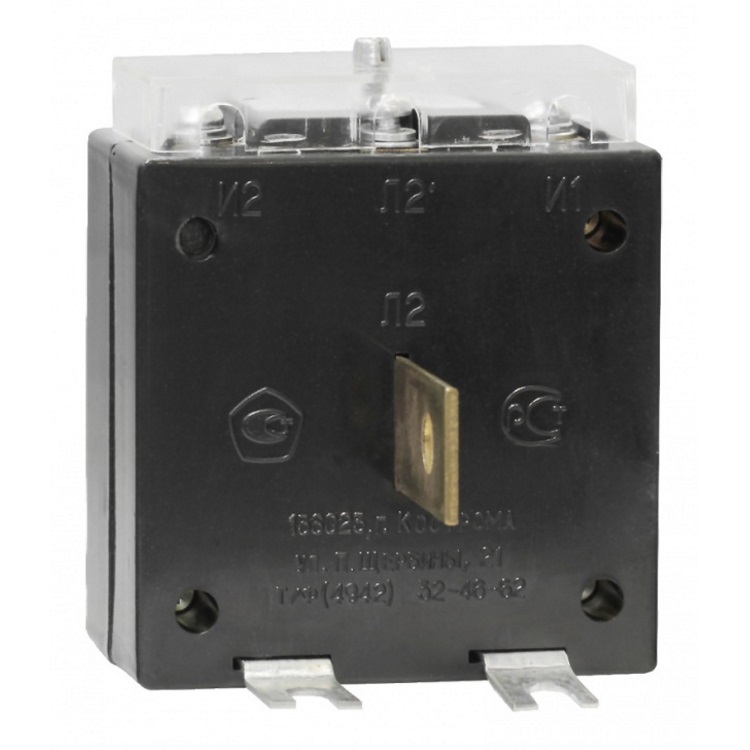

Трансф. тока Т-0,66 20/5А 0,5

Предназначен для передачи сигнала измерительной информации приборам измерения, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50Гц или 60Гц. Трансформаторы тока Т-0,66 20/5А соответствуют требованиям ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия» и техническим условиям ТУ У 31.2-00226106-004-2002 «Трансформаторы тока Т-0,66; ТШ-0,66». Трансформатор Т-0,66 20А/5А изготавливается в двух исполнениях: с шиной и без шины.

Трансформаторы тока Т-0,66 20/5А предназначены для работы в закрытых помещениях при температуре окружающего воздуха от минус 45 °С до плюс 40 °С и относительной влажности до 98 % при 25 °С. Атмосферная среда малозагрязненная, высота над уровнем моря до 1000 м. Межповерочный интервал, установленный при утверждении типа не более 4 лет

Характеристики
Номинальный первичный ток, А	500
Номинальный вторичный ток, А	5 или 1
Класс точности	0,2; 0,5S; 0,5; 1
Номинальное напряжение, кВ	0,66
Номинальная вторичная нагрузка с коэффициентом мощности cosφ2=0,8, ВА	5, 6 или 10
Испытательное напряжение изоляции первичной обмотки,кВ	3
Испытательное напряжение изоляции вторичной обмотки, кВ	2
Расчетное напряжение для трансформаторов тока Т-0,66 30/5А	5.2 В, 6.2 В в зависимости от класса точности
Ток намагничивания для приведенных исполнений, не менее	3А
Габаритный размеры, мм	105х75х108
Содержание цветных металов	Медь и медные сплавы не менее 0,19
Номинальный коэффициент безопасности, не более	10
Средняя наработка до отказа, часов	40000
Средний срок службы	25
