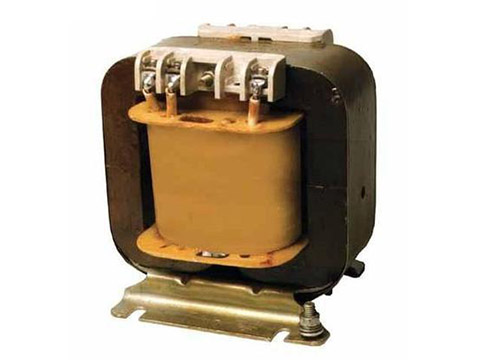

Трансформатор ОСМ1-0,4 380/110/24

Трансформаторы серии ОСМ1 мощностью 0,063
- 4,0 кВ-A предназначены для питания цепей управления, местного освещения, сигнализации и автоматики. Трансформаторы соответствуют требованиям ГОСТ19294-84. Виды климатического исполнения У3, УХЛ3 и Т3 по ГОСТ15150-69.
Трансформаторы соответствуют требованиям
ГОСТ19294-84. Виды климатического исполнения У3, УХЛ3 и Т3 по ГОСТ15150-69. Трансформаторы устойчивы к воздействию ударных нагрузок с ускорением до 8g и вибрационных нагрузок в диапазоне частот 10-60Гц с максимальным ускорением 2g и рассчитаны на установку в закрытых помещениях.
Трансформаторы выполнены на витом разрезном
магнитопроводе из холоднокатаной электротехнической стали. Катушки трансформаторов - каркасной конструкции, намотаны медным проводом с теплостойкой изоляцией. Трансформаторы в сборе пропитаны влагостойким электроизоляционным лаком в установке вакуумной пропитки.
Трансформаторы предназначены для монтажа
в аппарате (устройстве), у которого защита от прикосновения, попадания воды и перегрузки осуществляется этим аппаратом (устройством). Контактные зажимы колодок выводов рассчитаны на присоединение внешних проводов с медными или алюминиевыми жилами сечением не более 2,5 мм в количестве 2-х проводов на каждый зажим. Не рекомендуется эксплуатация трансформаторов в помещениях, содержащих кислотные и щелочные пары, вредно действующие на материалы, из которых изготовлены трансформаторы.

Структура условного обозначения ОСМ 1 -Х
М ХЗ ТУ 16-717.137-83:
O - Однофазный
C - Сухой
М - Многоцелевого назначения
1 - Номер модели
X - Номинальная мощность в киловольт амперах
М - Модернизированный
ХЗ - Вид климатического исполнения по ГОСТ
15150-69
