Описание
КИПЭВнг(A)-LS 1х2х0.6 - кабель симметричной парной скрутки экранированный, для промышленного интерфейса RS-485 с 2 медными лужеными многопроволочными жилами диаметром 0,6 миллиметров, в изоляции из полиэтилена, оболочке из ПВХ пластиката c пониженным выделением дыма, и экраном из алюмолавсановой ленты с контактным проводником.
Расшифровка маркировки КИПЭВнг(A)-LS 1х2х0,6
К - кабель.
И - для промышленного интерфейса.
П - полиэтиленовая изоляция.
Э - экран из алюмолавсановой ленты.
В - оболочка из ПВХ пластиката.
нг - пониженная пожарная опасность.
(А) - индекс пожарной безопасности.
LS - пониженное выделение дыма при перолизе.
1 - количество скруток.
2 - количество жил в скрутке.
0,6 - диаметр жилы в миллиметрах.

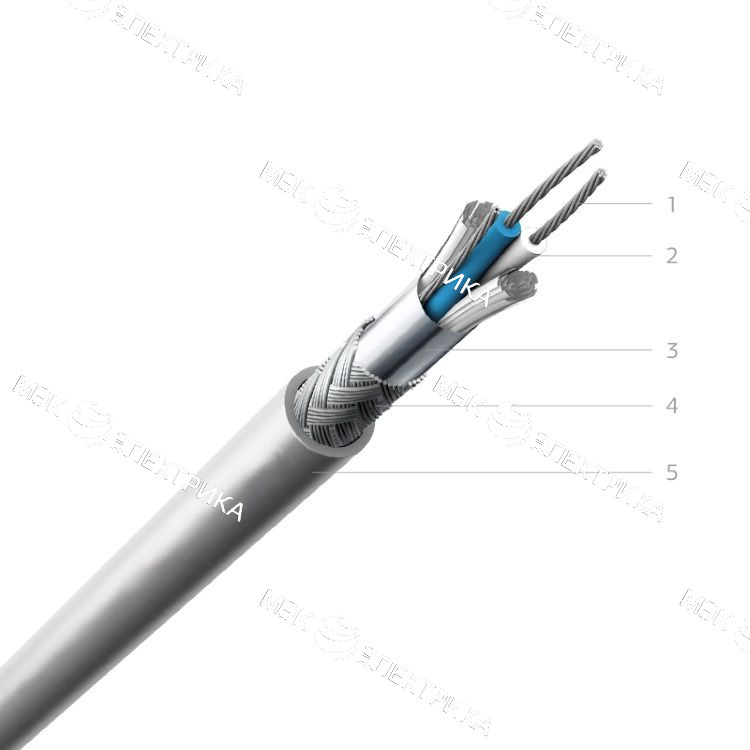

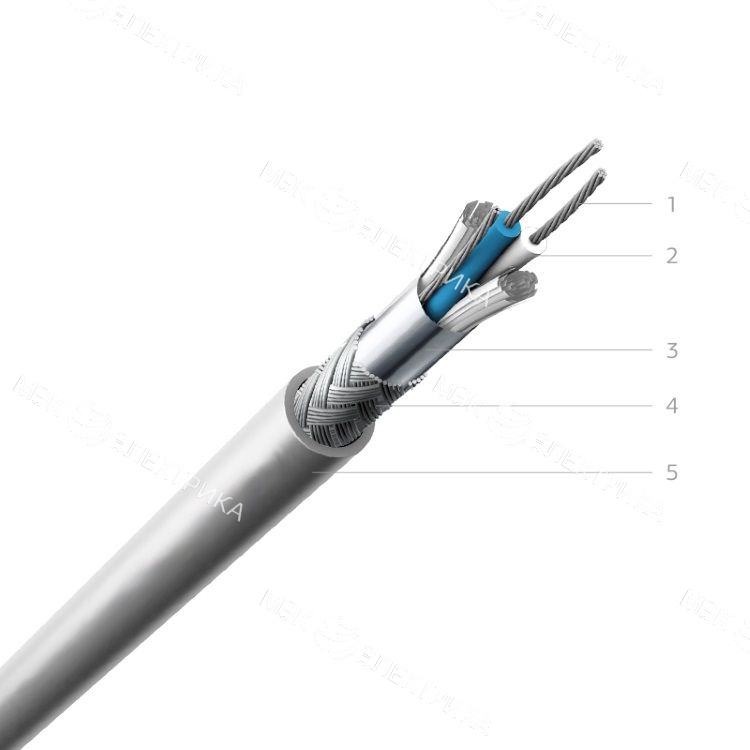

Конструкция кабеля КИПЭВнг(A)-LS 1*2*0.6
1) Жила - многопроволочная из медной луженой проволоки общим диаметром 0,6 миллиметров.
2) Изоляция - из полиэтилена.
3) Экран - из фольгированного лавсана с контактным проводником и оплёткой из медных лужёных проволок плотностью 88-92%.
4) Оболочка - из негорючего ПВХ пластиката с пониженным выделением дыма.
Применение кабеля КИПЭВнг(A)-LS 1х2х0,6
Кабель монтажный для промышленного интерфейса RS-485 КИПЭВнг(A)-LS 1х2х0.6 предназначен для одиночной и групповой стационарной прокладки в системах распределённого сбора данных, использующих промышленный интерфейс RS-485 по стандартам ИСО/МЭК 8482, TIA/EIA-485-A.
Кабель КИПЭВнг(A)-LS 1*2*0,6 может применяться в системах мониторинга инженерных сооружений, внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков.
Характеристики
|
Количество жил |
1*2 |
Сечение, мм2 |
0.6 |
Наружный диаметр, мм |
16.2 |
Относительная влажность
воздуха (при температуре до +35 °С) |
До 98 % |
Температура эксплуатации
кабеля, °С |
-40 / +50 |
Минимально допустимый
радиус изгиба кабеля при монтаже, мм |
221,6 |
Допустимая токовая
нагрузка при прокладке на воздухе (А) |
290 |
