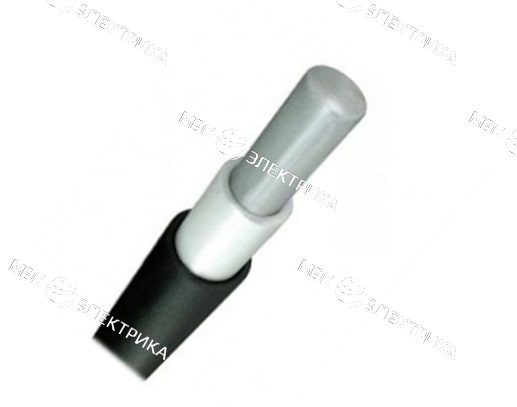

АВВГнг-LS 1x25

Силовые кабели АВВГНГ-LS-1х25 предназначены для передачи и распределения электрической энергии в стационарных установках при переменном и постоянном напряжении 1,0 кВ. Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.

Кабели применяются для прокладки:
- в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
- для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
- для прокладки в пожароопасных помещениях;
- для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа.

Описание и расшифровка АВВГнг-LS 1х25:
А - жила выполнена из алюминия.
В - виниловая изоляция.
В - виниловая оболочка.
Г - не имеет защитного покрова.
нг - изоляция и оболочка выполнена из пластиката пониженной пожарной опасности.
(А) - индекс пожарной безопасности.
LS - пониженное выделение дыма при горении (тлении).
1 - количество алюминиевых жил.
25 - сечение алюминиевых жил в квадратных миллиметрах.

Конструкция кабеля АВВГнг-LS 1х25:
1) Жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката с пониженной пожарной опасностью и низким выделением дыма.
3) Скрутка - жилы скручены в сердечник.
4) Оболочка - из негорючего ПВХ пластиката с низким выделением дыма.

Характеристики
Количество жил	1
Сечение, мм2	25
Радиус изгиба при прокладке алюминиевого кабеля АВВГ должен быть не менее, мм	110
Наружный диаметр, мм	11
Относительная влажность воздуха (при температуре до +35 °С)	До 98 %
Температура эксплуатации кабеля, °С	-50 / +50
Монтаж кабеля производится при температуре не ниже, °С	15
Допустимый ток при прокладке кабеля АВВГ 1х25 на воздухе, Ампер	98
