Описание
АПвПуг-10 120/35 - кабель силовой высоковольтный с алюминиевой жилой сечением 120 миллиметров квадратных в изоляции из сшитого полиэтилена с экраном из медных проволок сечением 35 мм2, в оболочке из полиэтилена.
Расшифровка маркировки АПвПуг-10 120/35:
А - Алюминиевая токонесущая жила.
Пв - изоляция из молекулярно сшитого полиэтилена.
Пу - усиленная оболочка из полиэтилена.
г - герметизация водоблокирующей лентой.
10 - номинальное напряжение 10000 Вольт.
120 - сечение алюминиевой токопроводящей жилы в квадратных миллиметрах.
35 - суммарное сечение медного экрана.

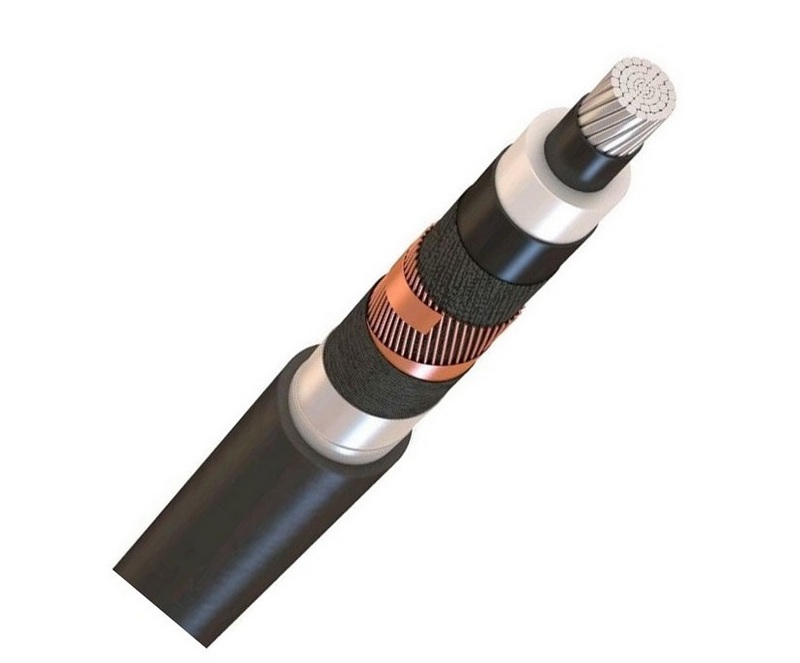

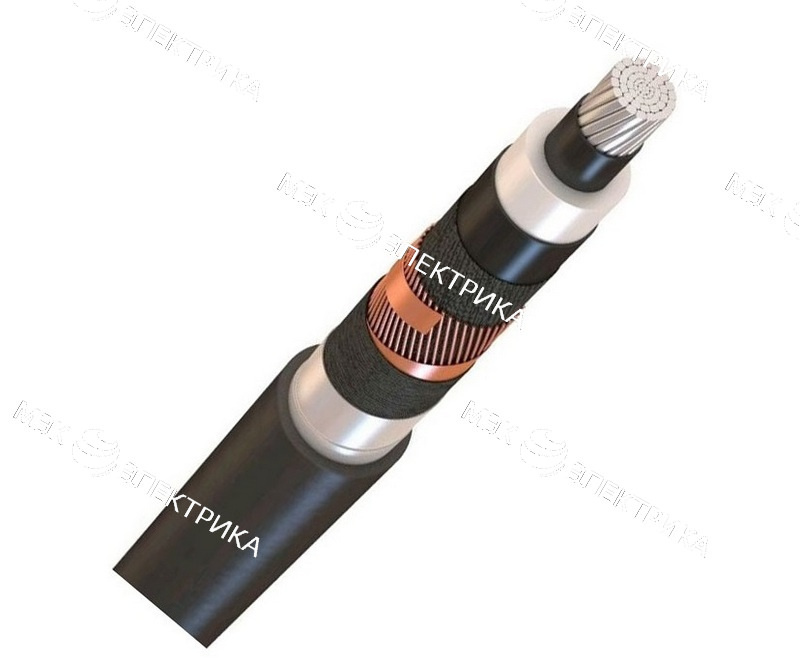

Конструкция кабеля АПвПуг 1х120/35:
1) Жила - алюминиевая многопроволочная, соответствует второму классу по ГОСТ 22483-77.
2) Экран по жиле - наложен экструзией из электропроводящей пероксидосшиваемой полиэтиленовой композиции.
3)Изоляция – из пероксидносшиваемого полиэтилена.
4) Экран по изоляции – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
5) Герметизация - из электропроводящей водоблокирующей ленты.
6) Медный экран - из медных проволок, поверх которых спирально наложена медная лента.
7) Разделительный слой – из лент кабельной бумаги или водоблокирующей ленты.
8) Оболочка - из усиленного полиэтилена.
Характеристики
|
Количество жил |
1 |
Сечение, мм2 |
120 |
Наружный диаметр, мм |
312 |
Активное сопротивление
жилы ,Ом/км |
0,325 |
Температура эксплуатации
кабеля, °С |
-50 / +50 |
Допустимый радиус
изгиба, мм |
4680 |
Допустимая токовая
нагрузка при прокладке на воздухе (А) |
403 |
Допустимая токовая
нагрузка при прокладке в земле (А) |
298 |
