Описание
АПвБШп 4х95 - кабель силовой бронированный с 4 алюминиевыми жилами, сечением 95 миллиметров квадратных, в изоляции и оболочке из сшитого полиэтилена, с бронёй из двух стальных оцинкованных лент.
Расшифровка маркировки АПвБШп 4х95:
А - алюминиевые жилы.
Пв - изоляция из сшитого полиэтилена.
Б - броня из двух стальных оцинкованных лент.
Шп - защитный шланг из сшитого полиэтилена.
4 - количество алюминиевых жил.
95 - сечение алюминиевых жил.
Также в маркировке могут присутствовать следующие обозначения:
(г) - герметизация водоблокирующими элементами в соответствии с требованиями МКС "Мосэнерго".
мс, мк, мж - жила выполнена в многопроволочном исполнении.
ок, ож - жила выполнена в однопроволочном исполнении.
1 - кабель рассчитан на напряжение до 1000 Вольт.
0,66 - кабель рассчитан на напряжение до 660 Вольт.

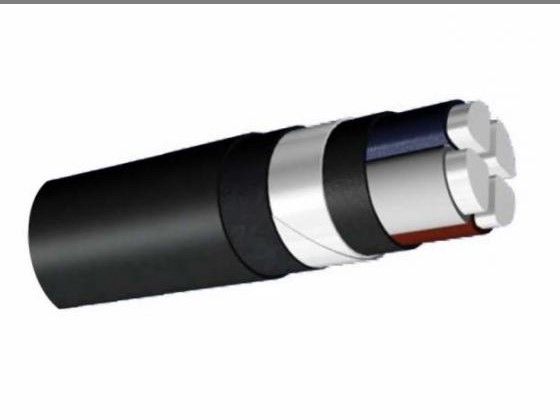

Конструкция кабеля АПвБШп 4х95:
1) Жила - алюминиевая, многопроволочная или однопроволочная, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из сшитого полиэтилена.
3) Скрутка - изолированные жилы скручены в сердечник.
3) Внутренняя оболочка - из полиэтилена или поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Защитный шланг - из сшитого полиэтилена.
Характеристики
|
Количество жил |
4 |
Сечение, мм2 |
95 |
Наружный диаметр, мм |
40,5 |
Активное сопротивление
жилы ,Ом/км |
0,34 |
Температура эксплуатации
кабеля, °С |
-50 / +50 |
Допустимый радиус
изгиба, мм |
333,9 |
Допустимая токовая
нагрузка при прокладке на воздухе (А) |
217 |
Допустимая токовая
нагрузка при прокладке в земле (А) |
221 |
