Описание
Кабель силовой ААБл-10 3x185 предназначен для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 10 000 Вольт частотой 50 Герц. Кабель ААБл-10 3x185 применяют для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабель не подвергается растягивающим усилиям.

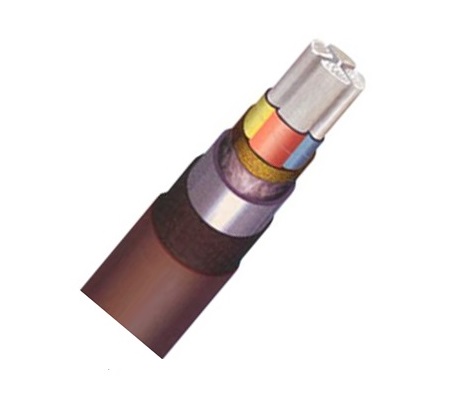

Конструкция кабеля ААБл-10 3х185:
1) Жила - алюминиевая, однопроволочная или многопроволочная секторной формы.
2) Изоляция - бумага пропитанная вязким или нестекающим изоляционным пропиточным составом.
3) Заполнение из бумажных жгутов.
4) Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом.
5) Экран - из электропроводящей бумаги.
6) Алюминиевая оболочка.
7) Подушка из битума, пленки ПВХ и крепированной бумаги.
8) Броня из стальных лент.
9) Наружный покров - из стеклянной или кабельной пряжи и покрытие предохраняющее кабель от слипания.
Расшифровка маркировки ААБл-10 3х185:
А - алюминиевые жилы.
А - алюминиевая оболочка.
Б - броня из двух стальных оцинкованных лент.
Л - лавсановая лента в составе подушки.
10 - номинальное напряжение 10 000 Вольт.
3 - количество алюминиевых жил.
185 - сечение жил в квадратных миллиметрах.
Характеристики
|
Количество жил |
3 |
Сечение жил в квадратных
миллиметрах |
185 |
Номинальное
напряжение, В |
10000
|
Наружный диаметр
кабеля, мм |
50,9 |
Температура эксплуатации
кабеля, °С |
-50 / +50 |
Минимальный радиус
изгиба при монтаже кабеля, мм |
1018 |
