УЭРМ - устройство этажное распределительное модульного типа

УЭРМУстройства этажные распределительные модульного типа серии УЭРМ (устройства стояковые учетно-распрсделительные серии УСУР) предназначены:

  • для приема, распределения и учета электроэнергии, защиты аппаратов устройств, отходящих линий от перегрузок и токов короткого замыкания в сетях с глухозаземлённой нейтралью трехфазного переменного тока напряжением 380/220В, частотой 50 Гц, а также для размещения устройств телефонных, радиотрансляционных, телевизионных сетей, интернет сетей и оборудования автоматической системы контроля учёта электроэнергии (АСКУЭ);

  • для защиты от поражения электрическим током при случайном прикосновении к токоведущим или нетоковедущим частям электрооборудования, оказавшимся под напряжением вследствие повреждения изоляции токоведущих частей, защиты от сверхтоков на вводе в квартиру;

  • для предотвращения возникновения пожаров от электрического тока, вызванных воспламенением изоляции проводов из-за чрезмерно больших токов нагрузки потребителей , путем непрерывного контроля тока утечки.

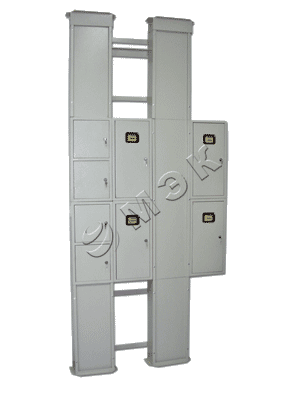

Конструкция корпуса УЭРМ

Дверь щита ЩУР     Щит УЭРМ состоит из:

  • ящиков учетно-распределительньх (ЯУР);
  • ящиков для установки средств связи и сигнализации (ЯСС);
  • короба электротехнического силового (КЭТ);
  • короба связи и сигнализации (КСС).

Ящики учетно-распределительные ЯУР представляют собой металлическую оболочку со степенью защиты со стороны обслуживания IP41, сваренную из листовой стали, в которых на крепёжных рейках устанавливаются приборы учёта, вводной аппарат и аппараты распределения. Дверь ящиков имеет окно для снятия показаний счетчика, закрытое прозрачным материалом, и замок с ключами. Ящики крепятся к коробам КЭТ и КСС, при помощи резьбовых крепежных элементов.

Ящики связи и сигнализации ЯСС представляют собой оболочку со степенью защиты со стороны обслуживания IP41, сваренную из листовой стали, в которых на рейках устанавливаются устройства связи и сигнализации. Ящики разделены съемной горизонтальной перегородкой на два отсека и имеют две двери с замками и ключами. В отсеках размещаются устройства телефонной, радиотрансляционной и телевизионной сетей, а также оборудованы автоматизированной системой учета электроэнергии. Ящики крепятся к коробам КЭТ и КСС, при помощи резьбовых крепежных элементов.

УЭРМ снабжён закладными крепежными элементами (для удобства крепления УЭРМ (УСУР) к стене, а также для придания дополнительной жёсткости конструкции УЭРМ (УСУР)) и двумя магистральными коробами (один короб электротехнический (КЭТ)и один короб связи и сигнализации (КСС)). Каркас УЭРМ представляет собой пространственную металлоконструкцию, сваренную из плоских и сделанных из гнутых листов элементов. Магистральные короба имеют съемные крышки. Для изменения высоты, короба устройства УЭРМ снабжаются компенсаторами.

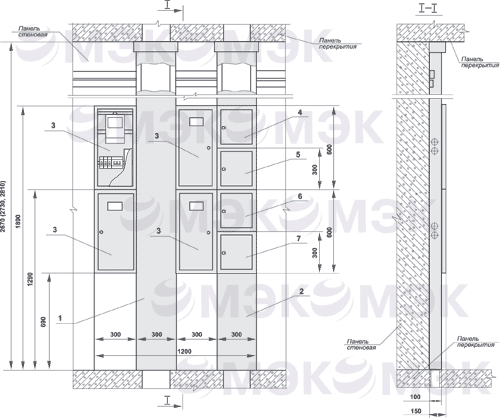

Схема установки УЭРМ (УСУР)


1 - короб электротехнический; 2 - короб связи и сигнализации; 3 - щит учетно-распределительный; 4 - ящик для телевизионного оборудования; 5 - ящик для телефонного оборудования; 6 - ящик для сетей радиовещания и диспетчеризации; 7 - ящик для оборудования автоматизированной системы учета электропотребления;

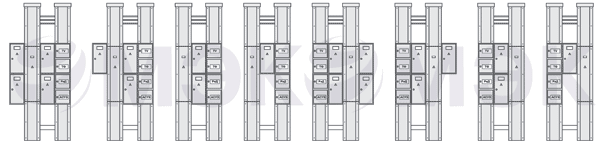

Варианты исполнения корпусов УЭРМ

   Максимальное количество ящиков, установленных на каркасе УЭРМ четыре, минимальное один.
   Возможны различные комбинации установки ящиков: справа или слева.
   Независимо от количества щитов ЩУР на каркасе УЭРМ устанавливаются два щита ЯСС (четыре отсека).


Варианты исполнения корпусов УЭРМ

Основные технические характеристики устройства УЭРМ

Номинальное напряжение, В 380 / 220
Частота, Гц 50
Номинальный ток аппарата перед счетчиком электрической энергии, А 63
Номинальный ток вводного аппарата в квартиру 31,5; 40; 50
Степень защиты по ГОСТ 14254-80:
  • с лицевой стороны
  • с остальных сторон

  • IP31
  • IP00
Установленный срок службы, лет 15
Габаритные размеры, мм:
  • Высота (H)
  • Длина (L)
  • Ширина (B)

  • 2670; 2730; 2810
  • 1200
  • 150

Условия эксплуатации устройств УЭРМ

Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69, высота над уровнем моря 2000 м, температура окружающей среды от +5°С до +40°С при относительной влажности не более 60% при температуре +20°С.  Окружающая среда не взрывоопасная и не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью. Место установки устройства УЭРМ - защищенное от попадания воды и других жидкостей, непосредственного воздействия радиации, резких толчков (ударов) и сильной тряски. Рабочее положение в пространстве - вертикальное.

Комплектность поставки устройства УЭРМ

1. Устройство УЭРМ, шт. 1
2. Ключи к каждому замку
3. Паспорт, шт. 1
4. Руководство по эксплуатации, шт. 1

     По требованию заказчика количество паспортов, инструкций и ключей может быть изменено. Оборудованием средств связи и сигнализации заводом-изготовителем не комплектуется. Оно устанавливаются на объекте монтажными организациями.

Структура условного обозначения УЭРМ

Устройства серии УЭРМ

УЭРМ XYZ-LL УХЛ4
УЭРМ Устройство распределительное этажное многоящичное
X Количество щитов ЩУР: 1, 2, 3, 4;
Y Количество фаз на вводе в квартиру: 1, 3;
Z Расположеие короба связи и сигнализации КСС по отношению к электротехническому коробу КЭТ:
     Л - левое;
     отсутствие буквы - правое;
LL Номинальные рабочий ток вводного аппарата квартиры щита ЩУР, А: 31.5, 40, 50.
УХЛ4 Вид климатического исполнения по ГОСТ 15150-69 и ГОСТ 15543.1-89

Пример записи устройства при его заказе: “Устройство УЭРМ-43-50 УХЛ4” - Устройство УЭРМ на 4 квартиры с трехфазным вводом с правым расположением короба связи и сигнализации на номинальный рабочий ток вводного аппарата 50 А.

Устройства серии УЭРМ, состоящие только из короба связи и сигнализации

УЭРМ XY-КЭТ-Z-LL УХЛ4
УЭРМ Устройство распределительное этажное многоящичное
X Количество щитов ЩУР: 1, 2, 3, 4;
Y Количество фаз на вводе в квартиру: 1, 3;
КЭТ Короб электротехнический
Z Дополнительная буква - указывает на расположение щитов ЩУР по отношению к коробу КЭТ при одной и двух квартирах на этеже :
     Л - левое;
     П - правое;
(при 3-х и 4-х квартирах на этаже буква не указывается)
LL Номинальные рабочий ток вводного аппарата квартиры щита ЩУР, А: 31.5, 40, 50.
УХЛ4 Вид климатического исполнения по ГОСТ 15150-69 и ГОСТ 15543.1-89

Пример записи устройства при его заказе: “Устройство УЭРМ-23-КЭТ-П-50 УХЛ4” - Устройство УЭРМ на 2 квартиры с трехфазным вводом, состоящим только из электротехнического короба КЭТ, с правым расположением ящиков ЯУР по отношению к коробу и номинальный рабочий ток вводного аппарата 50 А.

Устройства серии УЭРМ, состояще только из электротехнического короба КЭТ

УЭРМ КСС-X УХЛ4
УЭРМ Устройство распределительное этажное многоящичное
КСС Короб связи и сигнализации
X Я - короб КСС с ящиками;
отсутствие буквы - без ящиков;
УХЛ4 Вид климатического исполнения по ГОСТ 15150-69 и ГОСТ 15543.1-89

     Пример записи устройства при его заказе: “Устройство УЭРМ-КСС-Я УХЛ4” - Устройство УЭРМ , состоящее только из короба связи и сигнализации КСС с ящиками.

Принципиальные электрические схемы УЭРМ

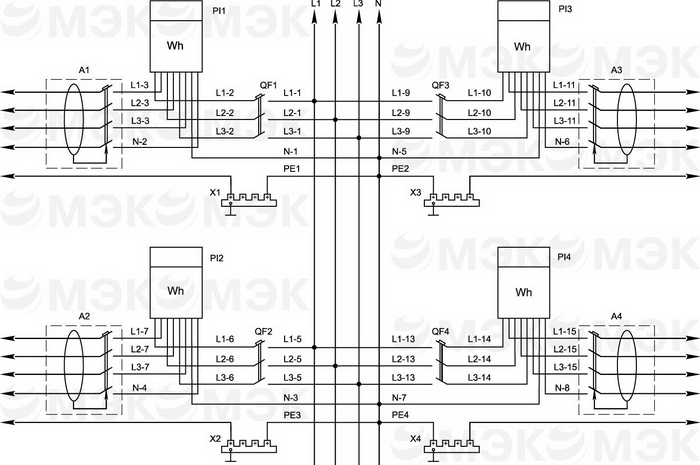

ЩУР с однофазным вводом
Элементы на схеме
Обозначение Наименование
PI1-PI4
QF1-QF4
A1-A4
1QF1-4QF4
Счетчик (1 ф)
Авт. выключатель (1 ф)
УЗО (1 ф)
Авт. выключатель (1 ф)

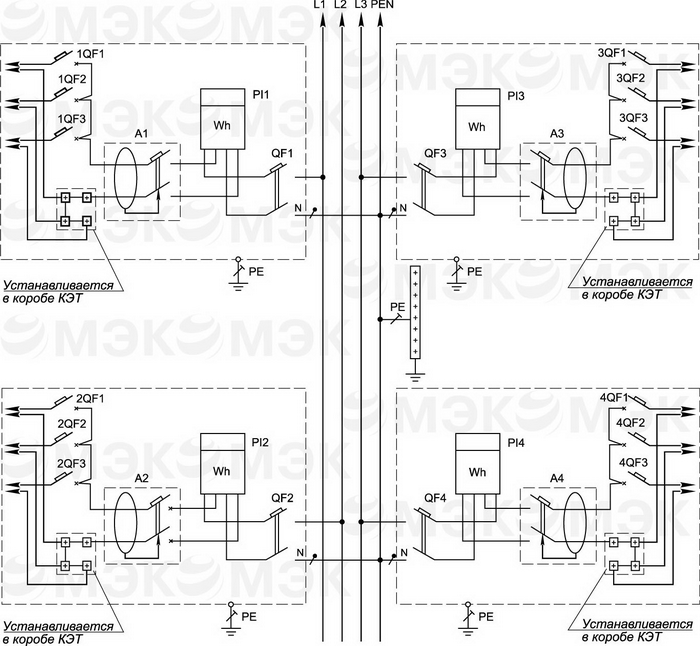

ШУР с трехфазным вводом
Элементы на схеме
Обозначение Наименование
PI1-PI4
QF1-QF4
A1-A4
Счетчик (3x ф)
Авт. выключатель (3x ф) до 100 А
УЗО (3x ф)
