Щит распределительный ЩР

Щит распределительный

Щиты распределительные ЩР применяются в осветительных и силовых установках жилых, общественных, административных, производственных зданий и сооружений, а так же других подобных зданий. Основные задачи, которые выполняют щиты распределительные ЩР:

  • - прием и распределение электрической энергии напряжением 380/220 В и частотой 50Гц;
  • - защита от поражения электрическим током при случайном прикосновении к токоведущим частям;
  • - предотвращение возникновения пожаров, вызванных воспламенением изоляции проводов из-за чрезмерно больших токов утечки на землю;
  • - защита от нечастых включений и отключений линий групповых цепей, а также для защиты при перегрузках и коротких замыканиях.

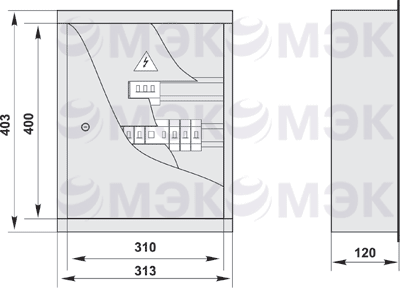

Конструкция ЩР

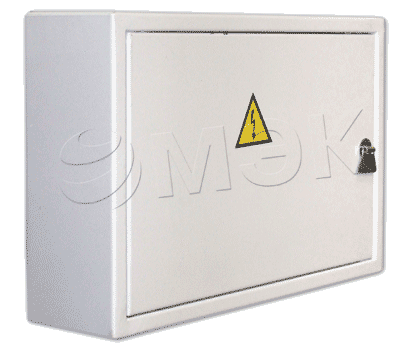

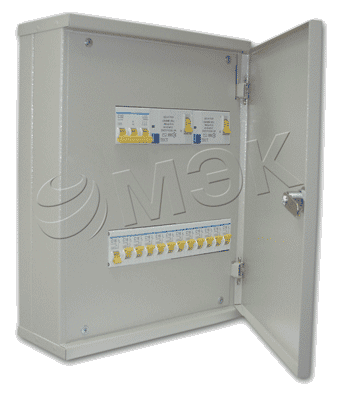

Щит распределительныйЩиты распределительные ЩР представляют собой металлическую оболочку со степенью защиты IP31, сваренную из листовой стали, в которых на рейках предусматривается установка автоматических выключателей и устройств защитного отключения (УЗО). Ввод питающих и вывод отходящих линий осуществляется снизу или сверху. Исполнение щитов ЩР навесное или утопленное. Доступ в щиток обеспечен со стороны фасада через дверцу.

Технические характеристики ЩР

Номинальное напряжение, В 380/220
Частота, Гц 50
Номинальный ток вводных автоматических выключателей, А до 160
Номинальный ток автоматических выключателей и выключателей дефферециального тока линий групповых цепей , А до 63
Номинальные уставки тока утечки вводных выключателей дефференциального тока, mА 30; 100; 300
Номинальные уставки тока утечки выключателей дефференциального тока линий групповых цепей, mА 10; 30
Степень защиты по ГОСТ 14254-80 IP31
Климатические условия нормированные для исполнения категории размещения 4 по ГОСТ 15150-69 УХЛ

Ознакомьтесь с принципиальными электрическими схемами первичных соединений щитов распределительных ЩР с однофазной и трехфазной питающими сетями.


Условия экплуатации ЩP

Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150 - 69, высота над уровнем моря 2000 м. температура окружающей среды от +5оС до 40оС при относительной влажности не более 60% при температуре +20°С.
Окружающая среда не взрывоопасная и не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы  и изоляцию, не насыщенная  токопроводящей пылью. Место установки ЩР - защищенное от поподания воды и других жидкостей, непосредственного воздействия радиаци, резких толчков (ударов) и сильной тряски. Рабочее положение в пространстве - вертикальное.

Структура условного обозначения щитов распределительных ЩР

ЩР - XY УХЛ4
ЩР Щит распределительный
X

Тип питающей сети:
     1 - однофазная;
     3 - трехфазная;

Y Исполнение по способу монтажа:
      Н - навесное;
      В - утопленное;
УХЛ4 Вид климатического исполнения по ГОСТ 15150-69 и ГОСТ 15543.1-89

Пример записи устройства при его заказе "Щит ЩР-3Н УХЛ4 4": Щит распределительный ЩР трехфазный навесного исполнения по монтажу.

Комплектность поставки ЩР

1. Щит ЩР, шт. 1
2. Ключи к каждому замку
3. Паспорт, шт. 1
4. Руководство по эксплуатации, шт. 1
По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.

Щит распределительный ЩР – что это?

Поднимаясь на лестничную площадку в глаза первым делом бросается новый распределительный щиток, поставленный только недавно. Серый, блестящий, что же за ним скрывается?

Распределительный щит ЩР - это металлическая конструкция, разделенная перегородкой на три отсека: отсек учета, распределительный и слаботочный. В каждый отсек щита соответственно устанавливается счетчики, автоматические выключатели и устройства защиты отключения.

Щиты распределительные ЩР активно производятся и реализуются нашей компанией. Производимые ЩР предназначены для приема и распределения электрической энергии в трехфазных четырехпроводных и пятипроводных сетях напряжением 380/220 В и частотой 50 Гц с заземленной нейтралью. Щиты распределительные ЩР предохраняют линии групповых цепей от перегрузок и коротких замыканий. Вы можете посмотреть все технические характеристики ЩР на этой же странице выше.

Щиты распределительные ЩР устанавливают не только в осветительных, но и силовых установках жилых домов, общественных и производственных зданий, а так же административных и других подобных сооружениях. Свет и электричество в квартирах не возможны без распределительных щитов ЩР. Они используются не только для их питания, но и для установки устройств телевизионных, телефонных и также радиотрансляционных сетей.

Щиты распределительные ЩР выполняются из высокопрочной стали, они удобны и надежны. Для более долговечного использования необходимо соблюдения следующие требования: высота над уровнем моря не более 2000 метров, температура окружающей среды от +5 до +40 градусов и влажность не более 60 %. Оптимальна для работы щитов среда не содержащая агрессивных паров и газов, не взрывоопасная и не насыщенная токопроводящей пылью. При установке щитов следует избегать мест с повышенной влажностью, непосредственного действия радиации и резких толчков и встрясок. ЩР следует устанавливать строго вертикально.

И снова возвращаясь на лестничную площадку, Вы видите уже знакомый Вам распределительный счетчик с окошком для снятия показаний. Теперь он не кажется уже таким таинственным и непонятным.

С компанией МЭК ЭЛЕКТРИКА многие вещи становятся проще, понятнее и выгоднее.

Принципиальные электрические схемы щитов распределительных ЩР

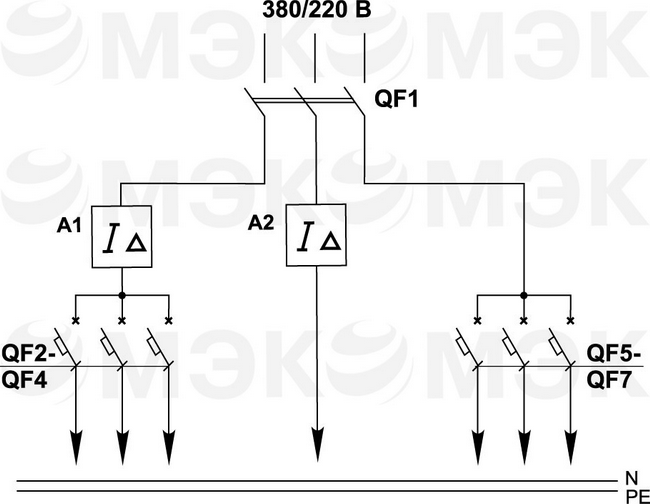

ЩР 1 УХЛ4
Элементы на схеме
Обозначение Наименование
QF1
QF2-QF7
A1, A2
Авт. выключатель (3х ф) до 63 А
Авт. выключатель (1 ф) до 25 А
УЗО (1 ф) до 40 А

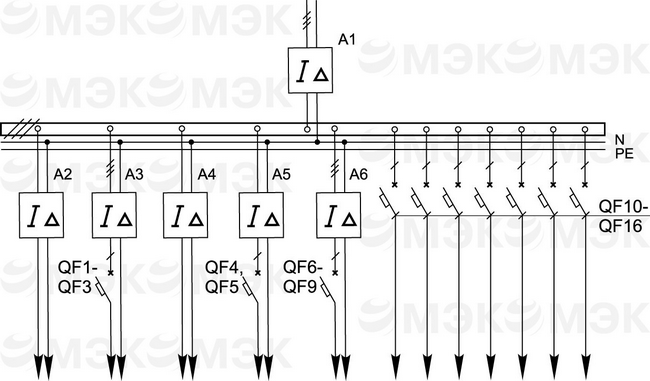

ЩР 3 УХЛ4
Элементы на схеме
Обозначение Наименование
A1, A3, А6
A2, A4, А5
QF1-QF16
УЗО (3х ф) до 50 А
УЗО (1 ф) до 40 А
Авт. выключатель (1 ф) до 25 А
